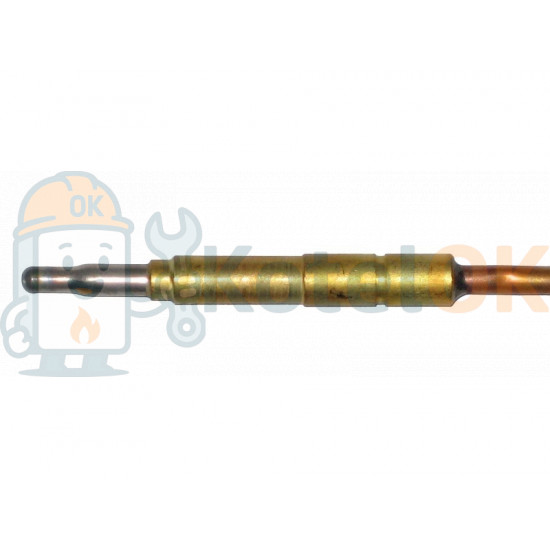

Термопара 0.270.407 А1 М9х1 / L:320mm з вбудованим термопереривачем

Основні характеристики:

Модель: 0.270.407
Тип: термопара з інтегрованим термопереривачем

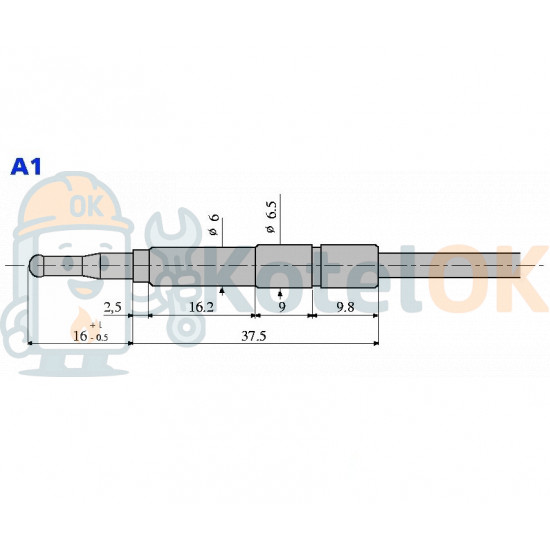

Тип оголовка: А1 (компактний універсальний)
Різьбове підключення: М9х1
Матеріал корпусу: мідь, нержавіюча сталь
Матеріал термоелемента: хромель-алюмель (K-тип)
Вихідна напруга: 25-35 мВ (при робочій температурі)
Час виходу на робочий режим: 10-15 секунд
Максимальна робоча температура: до 900°C
Температура спрацьовування термопереривача: 160-180°C
Діаметр термоелемента: стандартний (9 мм)
Опір внутрішнього кола: близько 2-5 Ом
Термін служби: 5000-8000 годин безперервної роботи
Час відгуку на зникнення полум'я: менше 3 секунд
Час спрацьовування термопереривача: 30-60 секунд (при перевищенні порогової температури)
Надійність: підвищена термостійкість та тривалий термін служби
Робочий тиск газу: сумісний з діапазоном 5-50 мбар
Сертифікація: відповідає стандартам безпеки EN, CE

Технічна документація

Особливості конструкції:

Вбудований термопереривач для додаткового захисту обладнання
Подвійна система безпеки: контроль наявності полум'я та контроль перегріву
Компактна конструкція оголовка типу А1 для універсального застосування
Високоякісні матеріали для тривалого терміну служби
Автоматичний розрив кола при досягненні критичної температури
Оптимізована геометрія для ефективної теплопередачі
Посилена конструкція для підвищеної механічної міцності
Надійне різьбове з'єднання М9х1 для стабільної фіксації

Сумісність:

Газові клапани з різьбовим з'єднанням М9х1
Котли та опалювальне обладнання з підвищеними вимогами до безпеки
Пряма заміна оригінальної термопари з артикулом 0.270.407
Газові системи, що потребують додаткового захисту від перегріву
Сумісна з широким спектром газових клапанів завдяки універсальному оголовку типу А1
Підходить для побутового та легкого промислового обладнання
Для точної сумісності рекомендується перевірити тип оголовка та різьбового з'єднання на старій термопарі

Призначення:

Контроль наявності полум'я в газових системах
Захист від перегріву завдяки вбудованому термопереривачу
Забезпечення безпечної роботи газового обладнання
Автоматичне припинення подачі газу при згасанні полум'я або небезпечному перегріві
Запобігання витоку газу при відсутності запалювання або аварійних ситуаціях
Електроживлення газового клапана без зовнішнього джерела енергії
Застосування в системах з підвищеними вимогами до безпеки
Захист від потенційно небезпечних режимів роботи обладнання

Переваги:

Підвищений рівень безпеки завдяки подвійній системі захисту
Висока надійність та довговічність
Стабільне вироблення необхідної напруги
Швидкий вихід на робочий режим
Підвищена стійкість до високих температур
Запобігання аварійним ситуаціям при перегріві обладнання
Універсальний оголовок типу А1 для широкої сумісності
Оптимізоване з'єднання М9х1 для надійної фіксації до клапана
Швидке та надійне спрацьовування при аварійних ситуаціях
Стійкість до вібрацій та механічних впливів

Застосування:

Побутові газові котли з підвищеними вимогами безпеки
Водонагрівачі проточного та накопичувального типу
Газові конвектори та обігрівачі
Спеціалізоване опалювальне обладнання
Газові плити та духові шафи преміум-класу
Газові сушильні установки
Обладнання з підвищеним ризиком перегріву
Промислові системи, що потребують подвійного захисту
Заміна термопари, що вийшла з ладу, в обладнанні з аналогічними параметрами

Принцип роботи:

Генерує електричний струм при нагріванні термоелемента полум'ям запальника
Створює стабільну напругу для живлення соленоїда газового клапана
Підтримує газовий клапан у відкритому стані при наявності полум'я
За відсутності полум'я припиняє подачу напруги, забезпечуючи безпечне відключення газу
Вбудований термопереривач розриває коло при досягненні критичної температури (160-180°C)
Забезпечує подвійний захист: від відсутності полум'я та від перегріву
Автоматично відновлює роботу після охолодження нижче порогового значення (якщо перегрів був тимчасовим)
Діє як комплексний елемент безпеки з розширеним функціоналом

Комплектація:

Термопара 0.270.407 з оголовком А1 та вбудованим термопереривачем – 1 шт.
Індивідуальна упаковка для захисту від пошкоджень при транспортуванні

Рекомендації щодо встановлення:

Встановлення повинен виконувати кваліфікований технічний спеціаліст
Перед заміною необхідно відключити подачу газу до обладнання та забезпечити безпеку робочої зони
Демонтувати стару термопару з дотриманням заходів безпеки
Встановити нову термопару, забезпечуючи правильне положення термоелемента в полум'ї запальника
Перевірити надійність кріплення різьбового з'єднання М9х1 до газового клапана
Не допускати перекручування та надмірного натягу дроту
Забезпечити розташування термопереривача в зоні потенційного перегріву для ефективної роботи
Після встановлення виконати повну перевірку працездатності системи та відсутності витоків газу
Переконатися, що кінець термопари розташований в оптимальній зоні полум'я запальника
Здійснити пробний запуск системи з контролем усіх параметрів безпеки
Перевірити функціонування термопереривача згідно з інструкцією виробника обладнання

Особливості експлуатації:

Робоча частина термопари повинна знаходитися безпосередньо в полум'ї запальника
Необхідно регулярно проводити технічне обслуговування з очищенням термоелемента від нагару та відкладень
При зниженні ефективності роботи обладнання виконувати комплексну перевірку стану термопари
Слідкувати за відсутністю механічних пошкоджень, особливо в зоні термопереривача
Проводити регулярний візуальний огляд на предмет деформацій або ознак перегріву
Термін служби в звичайних умовах становить 3-5 років (залежить від режиму експлуатації)
При виникненні проблем із запуском обладнання або частих відключеннях перевірити цілісність та працездатність термопари і термопереривача
Дотримуватися оптимального положення термопари відносно полум'я запальника

Заходи безпеки:

Не допускати механічних пошкоджень термоелемента та корпусу термопереривача
Не допускати потрапляння вологи та агресивних речовин на контактні з'єднання
Забороняється самостійна модифікація, укорочення або ремонт пристрою
Монтаж і демонтаж виконувати тільки при відключеній подачі газу та повному охолодженні системи
Строго дотримуватися рекомендацій виробника щодо встановлення та обслуговування
Не перевищувати допустимий рівень затягування при підключенні до газового клапана
Уникати різких згинів термопари
При виявленні будь-яких пошкоджень замінити термопару повністю
Не допускати контакту термопари з електричними проводами та кабелями
Не блокувати роботу термопереривача: це може призвести до небезпечних ситуацій

Примітка:

Термопара з вбудованим термопереривачем є критично важливим елементом подвійної системи безпеки газового обладнання
Термопереривач забезпечує додатковий захист при аномальних режимах роботи або перегріві
Несправність може проявлятися у вигляді постійного згасання запальника, неможливості запуску обладнання або аварійних відключень при нормальній температурі
Наполегливо рекомендується мати запасну термопару для оперативної заміни у випадку виходу з ладу
Використання оригінальних запчастин гарантує надійну та безпечну роботу газового обладнання
При виборі заміни необхідно строго дотримуватись відповідності типу оголовка, різьбового з'єднання та наявності вбудованого термопереривача
Для діагностики працездатності термопереривача може знадобитися спеціальне обладнання
При частих спрацьовуваннях термопереривача слід перевірити загальний стан газового обладнання та правильність його налаштування
