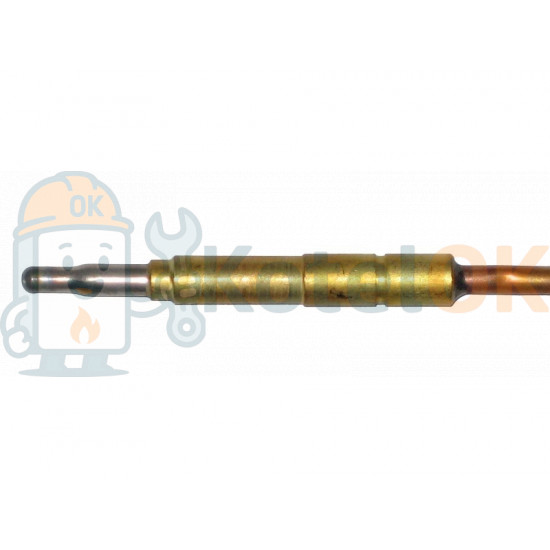

Термопара 0.270.446 А1 М9х1 зі вбудованим термопереривачем

Основні характеристики:

• Тип: термопара зі вбудованим термопереривачем для газових приладів
• Артикул: 0.270.446

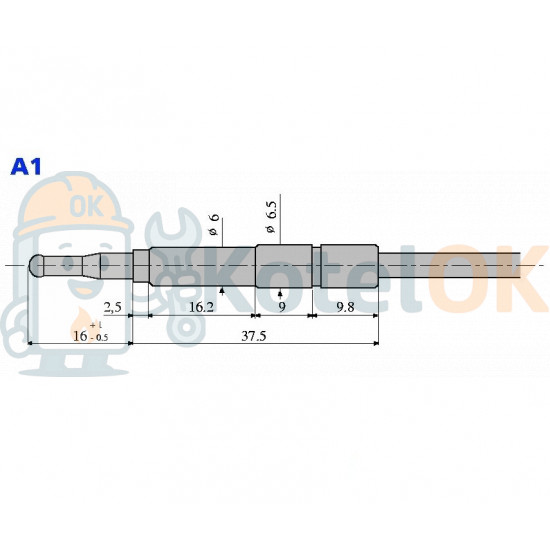

• Тип оголовка: А1 (підвищеної надійності)
• Тип підключення: різьба М9х1 (стандартне європейське підключення)
• Вбудований елемент: термопереривач (для додаткового захисту)
• Матеріал сердечника: мідь високої провідності
• Матеріал оболонки: нержавіюча сталь із захисним покриттям
• Максимальна робоча температура: до 500°C
• Напруга: 28-32 мВ (при номінальній температурі полум'я)
• Час спрацювання: менше 8 секунд
• Термін служби: до 6 років при дотриманні правил експлуатації
• Температура спрацювання термопереривача: 90-110°C

Технічна документація

Сумісність:

• Газові котли з підвищеними вимогами до безпеки
• Газові водонагрівачі з автоматичним захистом від перегріву
• Газові плити та варильні панелі з посиленою системою безпеки
• Промислове газове обладнання, що потребує подвійного захисту
• Сумісна з газовими клапанами: SIT, Honeywell, Mertik Maxitrol та ін.
• Працює з природним та зрідженим (балонним) газом
• Ідеально підходить для обладнання, що працює в автономному режимі

Призначення:

• Контроль наявності полум'я в газових приладах (первинна функція безпеки)
• Додатковий захист від перегріву завдяки вбудованому термопереривачу
• Автоматичне припинення подачі газу при згасанні полум'я або перегріві
• Перетворення теплової енергії полум'я в електричний сигнал для керування
• Безперервний моніторинг стану пальника та температури системи
• Забезпечення дворівневого захисту газового обладнання
• Запобігання аварійним ситуаціям при нестандартних режимах роботи

Переваги:

• Подвійна система безпеки: реагує на відсутність полум'я та на перегрів
• Висока надійність за рахунок використання термопереривача
• Спеціальна конструкція оголовка типу А1 з підвищеною стійкістю до деформацій
• Покращені характеристики електричного сигналу для стабільної роботи автоматики
• Стійкість до термічних навантажень та агресивних середовищ
• Універсальність застосування завдяки стандартному типу підключення М9х1
• Підвищена чутливість датчика полум'я
• Швидке спрацювання термопереривача при нештатних ситуаціях
• Збільшений термін служби порівняно зі стандартними термопарами
• Надійна робота в екстремальних умовах експлуатації

Застосування:

• Встановлення в газове обладнання з підвищеними вимогами до безпеки
• Заміна несправних термопар у системах з подвійним контролем безпеки
• Модернізація газових приладів для підвищення рівня їх захисту
• Використання в газових системах, що працюють без постійного нагляду
• Встановлення в газові прилади, що експлуатуються в нестабільних умовах
• Застосування в котельнях, що потребують високої надійності захисних систем
• Використання в системах газопостачання громадських та промислових будівель
• Встановлення в обладнання з підвищеним ризиком перегріву

Комплектація:

• Термопара зі вбудованим термопереривачем у зборі - 1 шт.
• Спеціальне ущільнювальне кільце для високих температур - 1 шт.
• Кріпильна гайка М9х1 із жаротривкого сплаву - 1 шт.
• Індивідуальне пакування із захистом від механічних пошкоджень

Рекомендації щодо встановлення:

• Встановлення повинен виконувати кваліфікований спеціаліст з допуском до роботи з газовим обладнанням
• Перед початком встановлення необхідно перекрити подачу газу та відключити прилад від електроживлення
• Демонтувати стару термопару, очистити місце встановлення від забруднень та окислень
• Правильно розташувати оголовок термопари в зоні полум'я (3-5 мм від краю пальника)
• Забезпечити правильне положення термопереривача відносно джерела можливого перегріву
• Забезпечити надійну фіксацію різьбового з'єднання з оптимальним зусиллям затягування
• Перевірити відсутність перегинів і деформацій по всій довжині термопари
• Переконатися в правильності електричного контакту з газовим клапаном
• Після встановлення перевірити герметичність усіх з'єднань
• Провести тестовий запуск з перевіркою спрацювання обох захисних механізмів
• Переконатися в коректній роботі термопереривача при імітації перегріву

Особливості експлуатації:

• Регулярно перевіряти чистоту оголовка термопари та стан термопереривача
• При виявленні забруднень на оголовку, акуратно очистити його дрібним наждачним папером
• Періодично перевіряти правильність положення термопари відносно полум'я
• Не допускати механічних пошкоджень термопари та термопереривача
• При спрацюванні захисту з'ясувати причину та усунути її перед повторним включенням
• Не блокувати та не відключати термопереривач для забезпечення належного рівня безпеки
• При плановому обслуговуванні обладнання перевіряти стан контактів термопари
• Уникати різких згинів трубки термопари (мінімальний радіус згину - 30 мм)
• Слідкувати за коректністю роботи всіх захисних механізмів газового приладу
• При виявленні підвищеного нагріву в нештатних зонах потрібна діагностика обладнання

Примітка:

• Вироблено відповідно до підвищених вимог до безпеки газового обладнання
• Відповідає європейським стандартам якості та вимогам технічних регламентів
• При виборі термопари зі вбудованим термопереривачем необхідно суворо дотримуватися відповідності типу та параметрів деталі, що замінюється
• Не рекомендується замінювати дану термопару на модель без термопереривача
• Зберігати в сухому місці при температурі від -30°C до +50°C
• Для забезпечення максимальної безпеки рекомендується профілактична заміна кожні 3-4 роки
