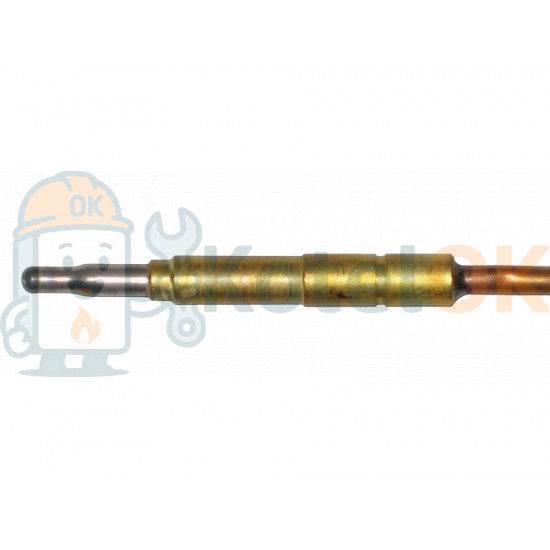

Термопара (головка тип А1, підключення М9х1, L = 750 мм) - 0.200.011

Основні характеристики:

• Модель: 0.200.011
• Тип: термопара (термоелектричний запобіжник)

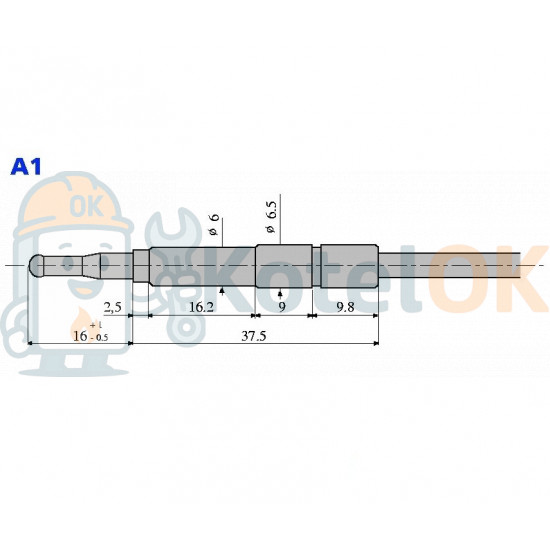

• Тип оголовка: А1
• Різьбове з'єднання: М9х1
• Довжина: 750 мм
• Матеріал корпусу: мідь, нержавіюча сталь
• Матеріал термоелемента: хромель-алюмель (K-тип)
• Вихідна напруга: 20-30 мВ (при робочій температурі)
• Час виходу на робочий режим: 10-15 секунд
• Максимальна робоча температура: до 900°C
• Діаметр термоелемента: стандартний (9 мм)
• Опір внутрішнього кола: близько 2-4 Ом
• Термін служби: 5000-8000 годин безперервної роботи
• Час відгуку на зникнення полум'я: менше 3 секунд
• Надійність: висока термостійкість та тривалий термін служби
• Робочий тиск газу: сумісний з діапазоном 5-50 мбар
• Сертифікація: відповідає стандартам безпеки EN, CE

Технічна документація

Сумісність:

• Газові клапани з різьбовим з'єднанням М9х1
• Підходить для різних газових котлів, плит та водонагрівачів
• Пряма заміна оригінальної термопари з артикулом 0.200.011
• Для точної сумісності рекомендується перевірити тип оголовка та різьбового з'єднання на старій термопарі
• Повна взаємозамінність з оригіналом

Призначення:

• Контроль наявності полум'я в системі
• Забезпечення безпечної роботи газового обладнання
• Автоматичне припинення подачі газу при згасанні полум'я запальника
• Запобігання витоку газу при відсутності запалювання
• Електроживлення газового клапана без зовнішнього джерела енергії

Переваги:

• Висока надійність та довговічність
• Стабільне вироблення необхідної напруги
• Швидкий вихід на робочий режим
• Стійкість до високих температур та термоциклування
• Точна відповідність параметрам оригінальної термопари
• Універсальність застосування для різних типів газового обладнання

Застосування:

• Газові котли з відповідним типом з'єднання
• Газові плити та духові шафи
• Газові водонагрівачі та бойлери
• Газові конвектори з ручним управлінням
• Промислове газове обладнання
• Заміна термопари, що вийшла з ладу

Принцип роботи:

• Генерує електричний струм при нагріванні термоелемента полум'ям запальника
• Створює достатню напругу для живлення соленоїда газового клапана
• Підтримує газовий клапан у відкритому стані при наявності полум'я
• За відсутності полум'я припиняє подачу напруги, забезпечуючи безпечне відключення газу
• Діє як елемент безпеки, запобігаючи витоку газу при згасанні запальника

Комплектація:

• Термопара 0.200.011 з оголовком А1 – 1 шт.
• Індивідуальна упаковка для захисту від пошкоджень

Рекомендації щодо встановлення:

• Встановлення повинен виконувати кваліфікований спеціаліст
• Перед заміною необхідно відключити подачу газу до обладнання
• Демонтувати стару термопару
• Встановити нову термопару, забезпечуючи правильне положення термоелемента в полум'ї запальника
• Перевірити надійність кріплення різьбового з'єднання М9х1 до газового клапана
• Не допускати перекручування та надмірного натягу дроту
• Після встановлення перевірити працездатність системи та відсутність витоків газу
• Переконатися, що кінець термопари розташований в оптимальній зоні полум'я запальника

Особливості експлуатації:

• Робоча частина термопари повинна знаходитися безпосередньо в полум'ї запальника
• Необхідно регулярно очищати термоелемент від нагару та відкладень
• При зниженні ефективності роботи обладнання перевіряти стан термопари
• Термін служби в звичайних умовах становить 3-5 років
• При виникненні проблем із запуском обладнання в першу чергу перевірити стан термопари
• Дотримуватись правильного положення термопари відносно полум'я запальника

Заходи безпеки:

• Не допускати механічних пошкоджень термоелемента та дроту
• Не допускати потрапляння вологи на контактні з'єднання
• Забороняється самостійна модифікація або ремонт пристрою
• Монтаж і демонтаж виконувати тільки при відключеній подачі газу
• Дотримуватися рекомендацій виробника щодо встановлення та обслуговування
• Не перевищувати допустимий рівень затягування при підключенні до газового клапана

Примітка:

• Термопара є ключовим елементом системи безпеки газового обладнання
• Несправність може проявлятися у вигляді постійного згасання запальника або неможливості запуску обладнання
• Рекомендується мати запасну термопару для оперативної заміни у випадку виходу з ладу
• Використання оригінальних запчастин гарантує надійну та безпечну роботу газового обладнання
• Довжина 750 мм дозволяє використовувати термопару в широкому спектрі газового обладнання
