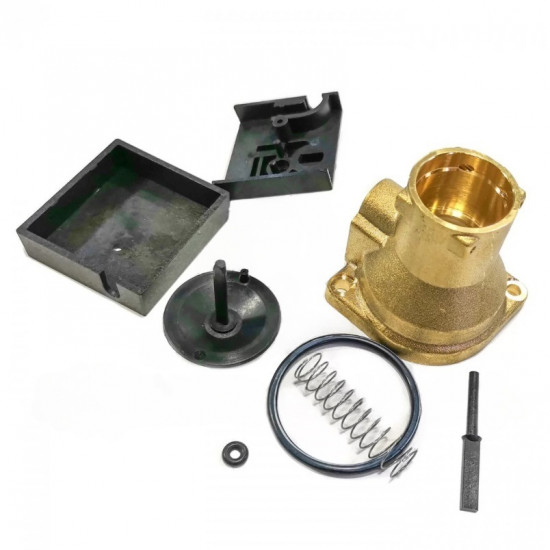

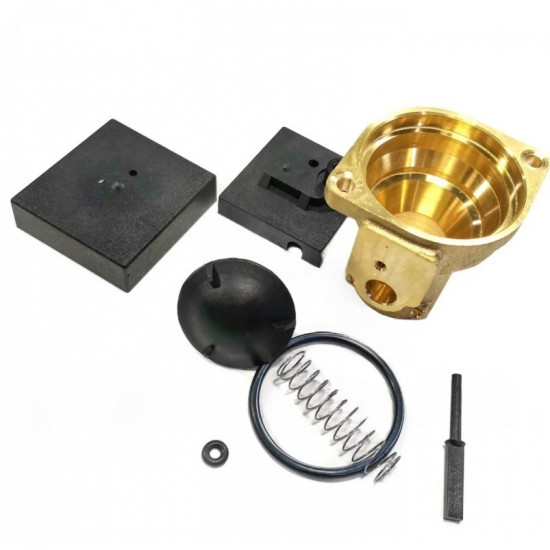

Датчик циркуляції, реле протоки води Sime 6281502А
- Наявність: 100
- Модель: 6281502
- Місцезнаходження: Склад Київ
€47.40
Більше від цього бренду
Датчик циркуляції, або реле протоки води Sime 6281502A, — це важлива запчастина, яка використовується в газових котлах італійського бренду Sime, зокрема в моделях лінійки Format Zip BF та Format Dewy Zip. Цей пристрій призначений для виявлення руху води в системі гарячого водопостачання (ГВП) та передачі сигналу на плату управління котла, щоб активувати режим нагріву води або регулювати роботу циркуляційного насоса.
Конструкція реле протоки Sime 6281502A:
Цей датчик є компактним пристроєм, який інтегрується в гідравлічний вузол котла. Основні компоненти:
- Корпус: Виготовлений із термостійкого пластику (зазвичай армованого), здатного витримувати температури до 90-100°C і тиск до 3 бар, характерний для систем ГВП.
- Магнітний поплавець: Всередині корпусу розташований невеликий поплавець із вбудованим магнітом. При русі води він піднімається вгору по каналу.
- Геркон (герметичний контакт): Це магнітокерований перемикач, який реагує на наближення магніту в поплавці. Коли поплавець піднімається, геркон замикає електричний ланцюг, сигналізуючи платі управління.
- Пружина або демпфер: У деяких модифікаціях присутній механізм для повернення поплавця у вихідне положення, коли протока води припиняється.
- Підключення: Датчик має різьбове або кліпсове з’єднання для монтажу в гідроблок котла та електричний роз’єм (зазвичай 2-контактний) для зв’язку з платою.
Принцип роботи:
- Спокійний стан: Коли кран гарячої води закритий, протоки немає, поплавець перебуває в нижньому положенні, геркон розімкнений, і котел працює в режимі очікування або опалення.
- Активація: При відкриванні крана вода починає рухатися через гідравлічний контур. Тиск і потік піднімають поплавець, магніт наближається до геркона, замикаючи контакти.
- Сигнал: Замкнутий ланцюг надсилає сигнал на плату управління котла, яка активує пальник і перенаправляє теплоносій до вторинного теплообмінника для нагріву води.
- Завершення: Після закриття крана потік припиняється, поплавець опускається, геркон розмикається, і котел повертається до попереднього режиму.
Цей механізм простий, але надійний, що робить Sime 6281502A популярним у бюджетних і середньоцінових котлах.
Сумісність із котлами Sime:
Датчик розроблений спеціально для двоконтурних котлів із бітермічним теплообмінником або окремим контуром ГВП. Ось кілька прикладів моделей:
- Sime Format Zip BF: 25 BF, 30 BF, 35 BF.
- Sime Format Dewy Zip: Різні модифікації.
- Інші моделі: Деякі версії Murelle та Metropolis із подібною гідравлікою (рекомендується перевірити за сервісною документацією).
- SIME Format Dewy.zip
- SIME Format Dewy.zip 25 BF
- SIME Format.zip
- SIME Format.zip 25 BF
- SIME Format.zip 30 BF
- SIME Format.zip 35 BF
- SIME FORMAT.ZIP 5
- SIME FORMAT.ZIP 5 – 25 BF
Типові несправності:
- Заклинювання поплавця: Через накопичення накипу, іржі чи бруду (особливо при жорсткій воді) поплавець може застрягати в нижньому або верхньому положенні. Це призводить до того, що котел або не вмикає ГВП, або залишається в цьому режимі постійно.
- Знос геркона: З часом контакти геркона можуть деградувати через часті цикли вмикання/вимикання, що призводить до втрати чутливості.
- Ушкодження корпусу: Тріщини або протікання внаслідок перегріву чи механічного впливу (рідко, але можливо при неправильному монтажі).
- Проблеми з електрикою: Окислення контактів роз’єму чи обрив проводів.
Симптоми: Котел не реагує на відкритий кран, видає помилку (наприклад, E4 або E7 у деяких моделях Sime), або гаряча вода з’являється з затримкою.
Діагностика:
- Візуальний огляд: Перевірте датчик на наявність тріщин, накипу чи протікань.
- Тест геркона: За допомогою мультиметра виміряйте опір на контактах — у спокійному стані ланцюг має бути розімкнений (∞ Ом), при імітації протоки (підняття поплавця вручну) — замкнений (0 Ом).
- Перевірка гідравліки: Переконайтеся, що тиск води в системі достатній (зазвичай 1-1,5 бара для активації).
Заміна та установка:
- Підготовка:
- Вимкніть котел від електромережі та перекрийте подачу води.
- Злийте воду з контуру ГВП через спеціальний клапан.
- Демонтаж:
- Від’єднайте електричний роз’єм.
- Викрутіть або від’єднайте датчик від гідроблоку (залежить від типу кріплення — різьба чи кліпса).
- Установка нового датчика:
- Вставте Sime 6281502A на місце, переконавшись у правильному положенні ущільнювальних кілець (якщо є).
- Підключіть роз’єм до плати.
- Перевірка:
- Відкрийте подачу води, увімкніть котел і протестуйте ГВП.
Порада: Якщо ви не впевнені у своїх навичках, краще звернутися до сервісного центру, щоб уникнути пошкодження гідравлічного вузла.
Експлуатація та профілактика:
- Якість води: Використовуйте фільтри для пом’якшення води, щоб зменшити утворення накипу.
- Регулярне ТО: Раз на рік очищайте гідравлічний контур і перевіряйте стан датчика.
- Умови: Уникайте різких перепадів тиску в системі, що може пошкодити механізм.
