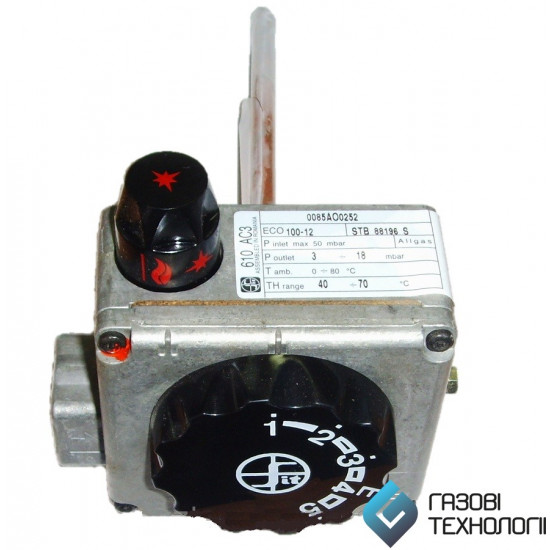

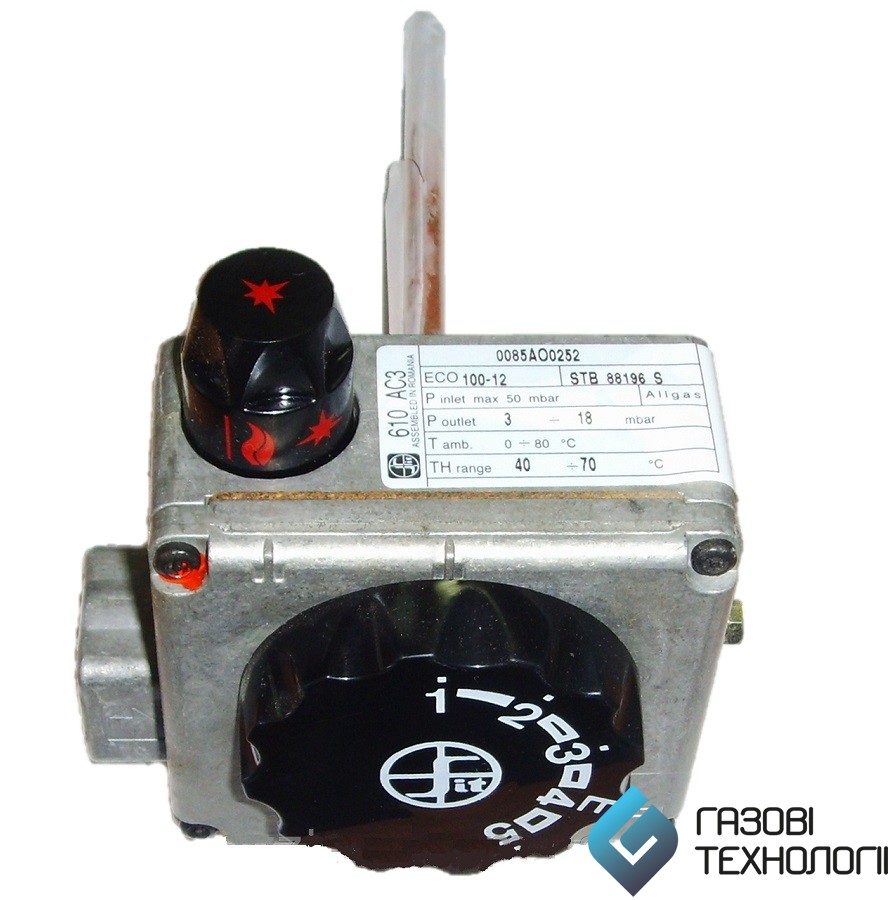

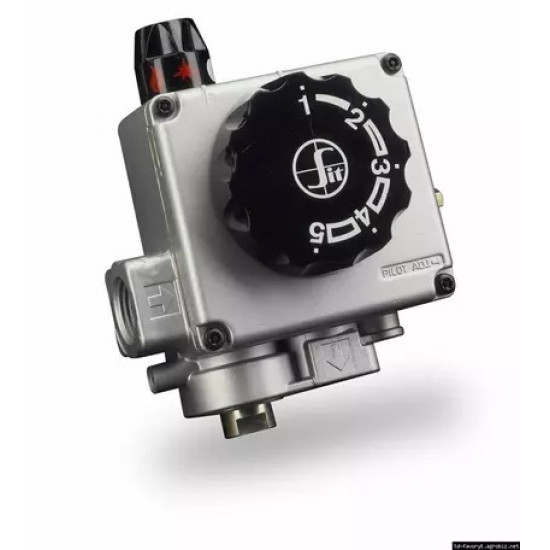

Газовий клапан AC3 0.610.001

Газовий клапан AC3 0.610.001 — це багатофункціональний енергонезалежний регулятор подачі газу, розроблений компанією SIT Group, італійським виробником, що спеціалізується на компонентах для газового обладнання. Він належить до серії SIT 610, яка використовується в побутових та невеликих промислових газових приладах, таких як котли, конвектори та водонагрівачі потужністю до 24 кВт. Цей клапан забезпечує точне керування подачею газу, стабільний тиск і безпеку експлуатації. Нижче наведено детальний опис його характеристик, конструкції, функціональності, застосування, а також особливостей монтажу та експлуатації.

Основні технічні характеристики:

• Тип: Багатофункціональний газовий клапан з інтегрованим регулятором тиску та термостатом.
• Модель: AC3 0.610.001 (серія SIT 610).
• Призначення: Регулювання подачі газу до пілотного та основного пальників, керування температурою теплоносія.
• Енергонезалежність: Працює без зовнішнього джерела живлення, що робить його ідеальним для автономних систем опалення.

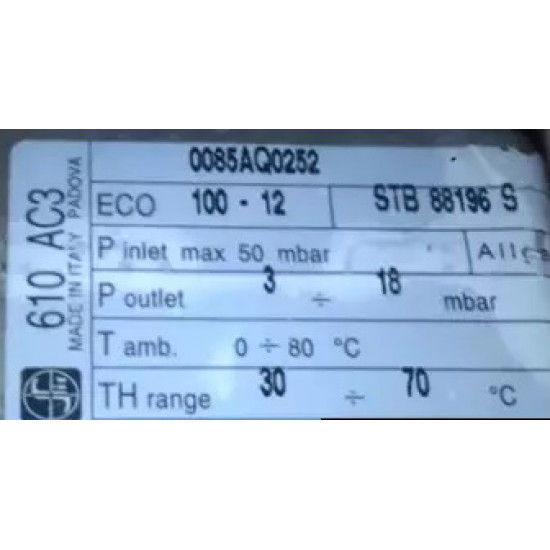

• Максимальний вхідний тиск (P inlet): До 50 мбар (0,05 МПа).
• Вихідний тиск (P outlet): Регульований у діапазоні 3–18 мбар, залежно від налаштувань і типу газу (природний або зріджений).
• Діапазон робочих температур навколишнього середовища: 0–80 °C, з обмеженням до 60–65 °C для запобігання помилковому спрацьовуванню захисних механізмів.
• Тип газу: Сумісний із природним газом (G20) та зрідженим пропан-бутаном (G30/G31) за умови відповідного налаштування.
• Термоелектричний захист: Оснащений системою блокування подачі газу при згасанні полум’я, що працює з термопарою.
• Термостатичний контроль: Модуляційний термостат для регулювання температури теплоносія в діапазоні, залежно від модифікації (наприклад, 13–38 °C для конвекторів або 40–90 °C для котлів).
• П’єзорозпал: Вбудований п’єзоелектричний елемент для розпалювання пілотного пальника.
• Матеріали корпусу: Алюмінієвий сплав із антикорозійним покриттям, стійкий до впливу газу та високих температур.
• Сумісність: Призначений для встановлення в ємнісні водонагрівачі та не потребує електроживлення (енергонезалежний).

Сумісність:

Призначений для встановлення в ємнісні водонагрівачі та не потребує електроживлення (енергонезалежний).

Конструкція та функціональні елементи:

Клапан AC3 0.610.001 є компактним пристроєм, який об’єднує кілька функцій для керування газовим потоком і забезпечення безпеки. Його конструкція включає наступні ключові компоненти:

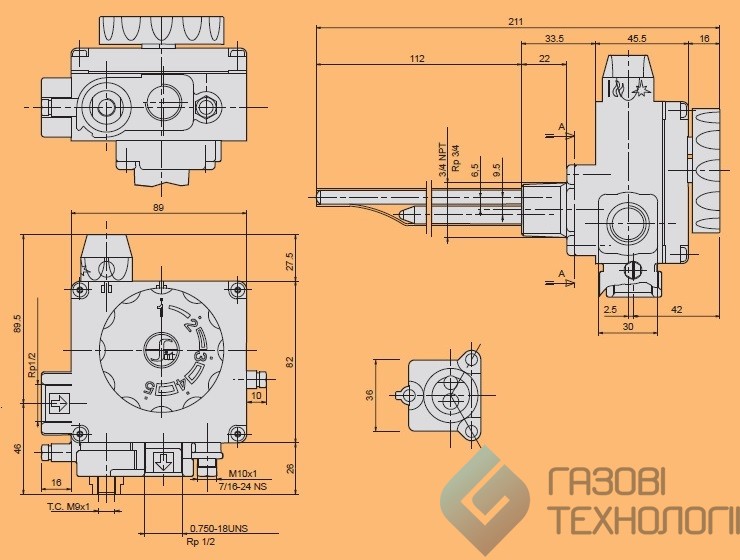

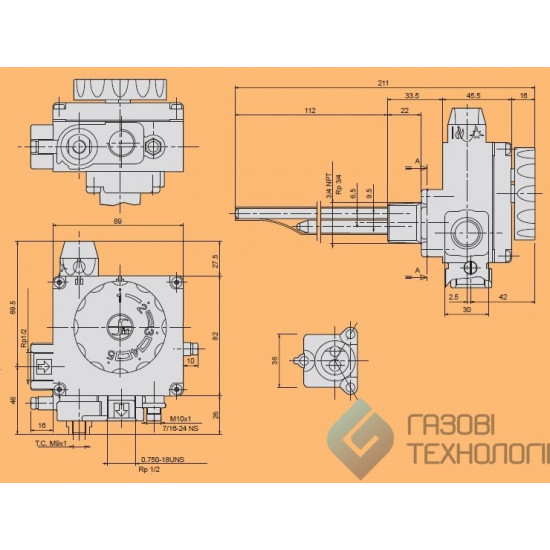

1. Корпус і газові підключення:
   • Корпус виготовлений з алюмінієвого сплаву, стійкого до корозії та механічних пошкоджень.
   • Входи та виходи для газової магістралі (зазвичай різьбові з’єднання G3/8" або G1/2").
   • Окреме підключення для пілотного пальника (трубка діаметром 4–6 мм із компресійним фітингом).
   • Отвір для термопари (різьба М91 або М101, залежно від версії).
   • Напрямок потоку газу позначений стрілкою на корпусі для правильного встановлення.
2. Регулятор тиску:
   • Вбудований регулятор стабілізує вихідний тиск газу, забезпечуючи рівномірне горіння основного пальника.
   • Регулювання здійснюється гвинтом на корпусі (зазвичай під захисною кришкою), що дозволяє адаптувати клапан до різних типів газу та умов експлуатації.
3. Термоелектрична система безпеки:
   • Термопара, підключена до клапана, генерує термо-ЕРС (близько 20–30 мВ) при нагріванні полум’ям пілотного пальника.
   • При згасанні полум’я термопара охолоджується, і електромагнітний клапан перекриває подачу газу протягом 10–30 секунд.
   • Ця система забезпечує захист від витоків газу та є обов’язковою для енергонезалежних пристроїв.
4. П’єзоелектричний розпал:
   • Вбудована кнопка п’єзорозпалу створює іскру для запалювання пілотного пальника.
   • Процес розпалювання потребує утримання ручки керування в положенні «пілот» для нагрівання термопари (зазвичай 10–20 секунд).
5. Модуляційний термостат:
   • Термостат дозволяє плавно регулювати подачу газу до основного пальника залежно від температури теплоносія.
   • Діапазон регулювання залежить від моделі та типу приладу (наприклад, 40–90 °C для котлів або 13–38 °C для конвекторів).
   • Термостат забезпечує модуляційне відключення основного пальника при досягненні заданої температури, що підвищує економічність.
6. Ручка керування:
   • Багатофункціональна ручка (або два окремих регулятори) дозволяє перемикатися між режимами: «вимкнено», «пілот», «основний пальник».
   • Також використовується для налаштування температури та активації п’єзорозпалу.
7. Додаткові елементи:
   • Можливе встановлення байпасного гвинта для мінімального горіння основного пальника в режимі очікування.
   • Деякі версії включають фільтр на вході газу для захисту від забруднень.

Принцип роботи:

1. Запуск:
   • Користувач повертає ручку в положення «пілот» і натискає кнопку п’єзорозпалу, створюючи іскру для запалювання пілотного пальника.
   • Ручка утримується в натиснутому положенні 10–20 секунд, поки термопара не нагріється та не відкриє електромагнітний клапан.
2. Робота основного пальника:
   • Після нагрівання термопари ручка переводиться в положення «основний пальник».
   • Термостат регулює подачу газу залежно від заданої температури, забезпечуючи модуляцію полум’я.
3. Безпека:
   • При згасанні полум’я пілотного пальника термопара охолоджується, і подача газу повністю перекривається.
   • Регулятор тиску запобігає стрибкам тиску, які можуть призвести до нестабільного горіння.
4. Вимкнення:
   • Ручка переводиться в положення «вимкнено», перекриваючи подачу газу до обох пальників.

Застосування:

Клапан AC3 0.610.001 використовується в різних газових приладах, де потрібне надійне та автономне керування подачею газу. Основні сфери застосування:

• Побутові газові котли:
  • Підходить для підлогових і настінних котлів потужністю до 24 кВт, таких як моделі від брендів АОГВ, ЖМЗ або аналогів.
  • Забезпечує точне керування температурою теплоносія в системах опалення.
• Газові конвектори:
  • Використовується в конвекторах для регулювання температури повітря в приміщенні.
  • Діапазон термостата (наприклад, 13–38 °C) ідеально підходить для підтримання комфортних умов.
• Водонагрівачі та колонки:
  • Може застосовуватися в газових водонагрівачах з енергонезалежним керуванням.
• Невеликі промислові системи:
  • Підходить для газових установок із низьким тиском (до 0,6 МПа), наприклад, у тепличних комплексах або невеликих виробничих печах.

Монтаж і експлуатація:

1. Встановлення:
   • Клапан монтується в газову лінію строго за напрямком потоку газу, позначеним стрілкою на корпусі.
   • Перед клапаном рекомендується встановити термозавадний клапан (наприклад, КТЗ) для автоматичного перекриття газу при температурі вище 95 °C (відповідно до ППБ-01-03).
   • Підключення термопари, пілотного пальника та газової магістралі має бути герметичним, із використанням ущільнювальних матеріалів (наприклад, ФУМ-стрічки).
   • Встановлення має виконуватися кваліфікованим фахівцем із урахуванням норм безпеки.
2. Налаштування:
   • Регулятор тиску налаштовується за допомогою манометра для відповідності параметрам газу (природний або зріджений).
   • Термостат калібрується залежно від потрібного діапазону температур.
   • Пілотний пальник регулюється для стабільного полум’я, достатнього для нагрівання термопари.
3. Обмеження експлуатації:
   • Температура навколишнього середовища не повинна перевищувати 60–65 °C, щоб уникнути помилкового спрацьовування термоелектричного захисту.
   • Забороняється експлуатація в приміщеннях із високою вологістю або агресивними хімічними речовинами, які можуть пошкодити корпус.
   • Регулярна перевірка герметичності з’єднань є обов’язковою для запобігання витокам газу.
4. Обслуговування:
   • Клапан є ремонтопридатним. Можлива заміна термопари, електромагнітного клапана, п’єзоелемента або ущільнювальних прокладок.
   • Рекомендується щорічна очистка від пилу та забруднень, особливо в районі фільтра та пілотного пальника.
   • При нестабільній роботі (наприклад, відключення пальника або слабке полум’я) перевіряється тиск газу, стан термопари та налаштування регулятора.

Відмінності від інших моделей:

• Порівняно з Eurosit 630 (наприклад, 0.630.802):
  • AC3 0.610.001 менш поширений, але має схожі функції, включаючи енергонезалежність, п’єзорозпал і модуляційний термостат.
  • Серія 610 може мати компактніші розміри або специфічні налаштування для певних брендів котлів.
• Порівняно з електромагнітними клапанами (наприклад, Giuliani Anello):
  • AC3 0.610.001 не потребує електроживлення, що робить його універсальнішим для автономних систем, але обмежує можливості автоматизації.
• Порівняно з Honeywell VR4605:
  • Клапани Honeywell часто потребують електроживлення для сервоприводів, тоді як SIT 610 є повністю механічним, що спрощує встановлення за відсутності електрики.

Переваги:

• Надійність: Енергонезалежна конструкція мінімізує ризик відмови в умовах перебоїв з електрикою.
• Безпека: Термоелектричний захист і регулятор тиску забезпечують стабільну та безпечну роботу.
• Універсальність: Сумісність із різними типами газу та приладами.
• Простота обслуговування: Доступність запчастин і можливість ремонту без заміни всього клапана.

Обмеження:

• Обмежений температурний діапазон навколишнього середовища (до 60–65 °C).
• Менший ступінь автоматизації порівняно з електронними клапанами.
• Потребує кваліфікованого встановлення та регулярного обслуговування для забезпечення безпеки.

Додаткові зауваження:

• Інформація про клапан AC3 0.610.001 обмежена в відкритих джерелах, оскільки це спеціалізована модель, менш популярна, ніж Eurosit 630. Характеристики частково базуються на даних про серію SIT 610 та аналогічні пристрої.
• Для точної інформації про сумісність із конкретним котлом або конвектором уточніть модель приладу, і я допоможу перевірити відповідність.
• Безпека при роботі з газовим обладнанням є критично важливою. Усі роботи з встановлення, налаштування та ремонту повинні проводитися сертифікованими фахівцями.
