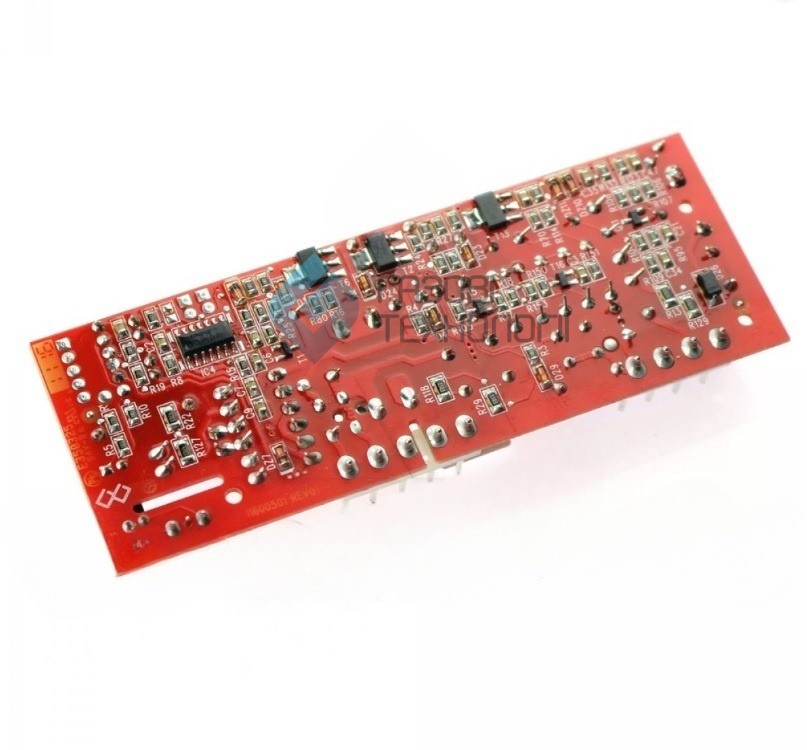

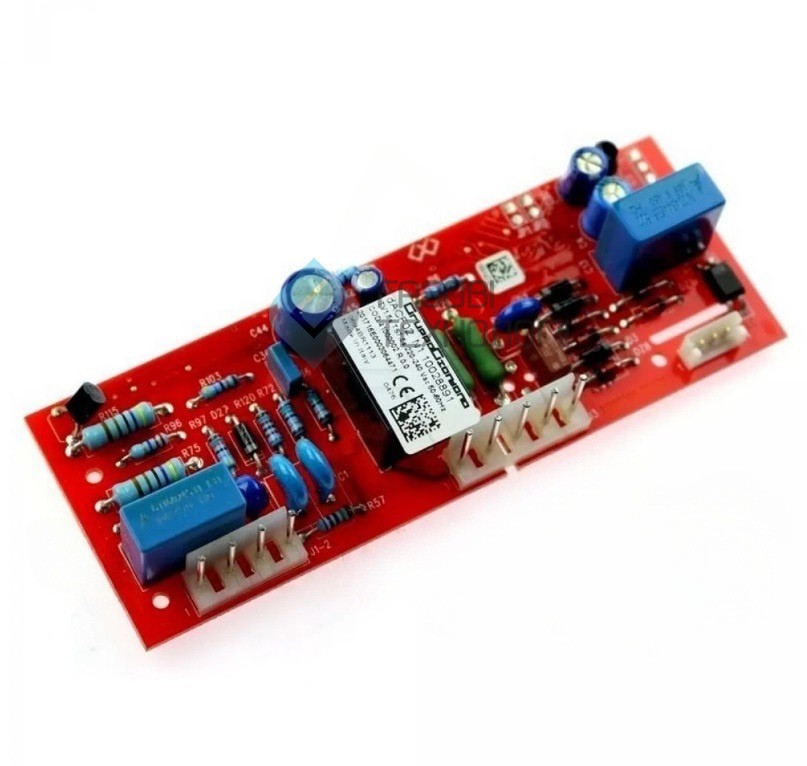

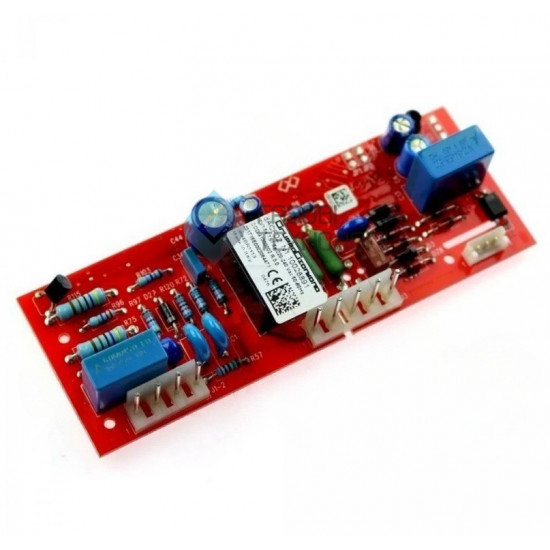

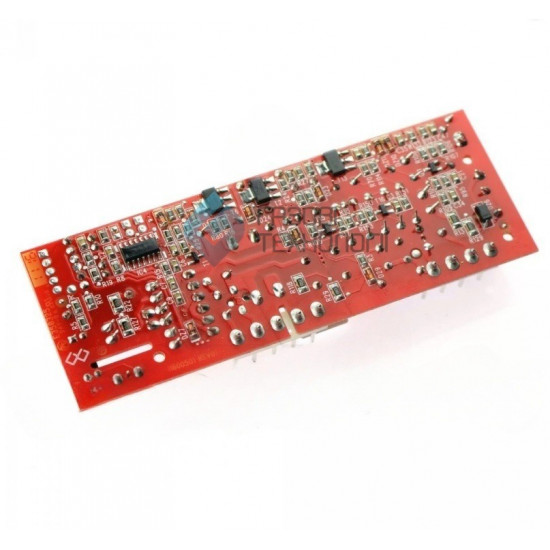

Плата розпалу й контролю полум'я Beretta Super Exclusive - BRAHMA ACF02, R10021848, R10028891(код завода 41000002)
- Наявність: 10
- Модель: 41000002
- Місцезнаходження: Склад Київ
€90.00
Більше від цього бренду
-60x60w.jpg "Плата управління Beretta City 24 CSI, 24 CAI , R10030505 (код завода 40001400)")
Плата розпалу та контролю полум’я Beretta Super Exclusive BRAHMA ACF02 з артикулом R10021848, R10028891(код заводу 41000002) — це важливий компонент газових котлів Beretta серії Super Exclusive, який відповідає за розпал пальника та контроль наявності полум’я під час роботи котла. Давайте розберемося з її характеристиками, призначенням, сумісністю та особливостями.
Призначення та функції:
Плата розпалу та контролю полум’я виконує наступні ключові завдання:
- Розпал пальника: Генерує високовольтну іскру через електрод розпалу для займання газо-повітряної суміші в камері згоряння.
- Контроль полум’я: Використовує метод іонізації (через електрод контролю полум’я) для визначення наявності полум’я. Якщо полум’я відсутнє або гасне, плата сигналізує про це, і котел переходить в аварійний режим, перекриваючи подачу газу.
- Безпека: Забезпечує безпечну роботу котла, запобігаючи витоку газу в разі збоїв розпалу або згасання полум’я.
- Спільна робота з основною платою: Плата розпалу взаємодіє з основною платою управління котла, передаючи сигнали про стан полум’я та отримуючи команди на запуск розпалу.
Технічні характеристики:
- Виробник: BRAHMA (італійська компанія, що спеціалізується на автоматиці для пальників і котлів).
- Модель: ACF02.
- Артикул Beretta: R10028891 (іноді вказується як 10028891).
- Код заводу: 41000002.
- Сумісність: Призначена для котлів Beretta Super Exclusive (включаючи моделі Super Exclusive Mix 32 CSI EV та інші модифікації), а також може підходити до деяких котлів Vokera, Linea, Mynute, Sinmas (з урахуванням сумісності за артикулом).
- Напруга живлення: Зазвичай працює від 220-230 В, 50 Гц (стандарт для побутових котлів).
- Метод контролю полум’я: Іонізаційний (через електрод іонізації).
- Матеріали та конструкція: Компактний модуль з електронними компонентами, стійкий до високих температур і вологості, характерних для роботи в котлі.
Сумісність з котлами: Beretta
- Super Exclusive
- Super Exclusive 24 CAI
- Super Exclusive 24 CSI
- Super Exclusive 28 CAI
- Super Exclusive 28 CSI
- Super Exclusive 28 RAI
- Super Exclusive 28 RSI
Принцип роботи:
- Запуск котла: Під час увімкнення котла основна плата управління подає сигнал на плату розпалу BRAHMA ACF02.
- Генерація іскри: Плата створює високовольтний розряд через електрод розпалу, який запалює газ.
- Контроль полум’я: Після розпалу електрод іонізації фіксує наявність полум’я за зміною електричного струму в ланцюзі (іонізаційний метод). Якщо полум’я є, плата підтверджує це основній платі, і котел продовжує працювати.
- Аварійний режим: Якщо полум’я не запалюється або гасне (наприклад, через перебої з газом), плата фіксує відсутність іонізаційного струму і надсилає сигнал на відключення подачі газу, переводячи котел у режим помилки.
Можливі несправності:
Плата розпалу та контролю полум’я може вийти з ладу з кількох причин:
- Знос компонентів: З часом транзистори, конденсатори або інші елементи плати можуть деградувати, особливо при частих перепадах напруги.
- Проблеми з електродами: Забруднення або пошкодження електрода розпалу/іонізації може призвести до хибних сигналів (наприклад, котел "не бачить" полум’я).
- Стрибки напруги: Нестабільне електроживлення може вивести плату з ладу.
- Волога або корозія: Потрапляння вологи в котел (наприклад, через конденсат) може пошкодити плату.
- Симптоми несправності:
- Котел не запалюється (немає іскри).
- Котел запалюється, але одразу переходить в аварійний режим (помилка "немає полум’я").
- Нестабільний розпал (іскра з’являється із затримкою або недостатньої сили).
Діагностика:
- Перевірка іскри: Візуально переконайтеся, що електрод розпалу видає іскру під час запуску котла. Якщо іскри немає, проблема може бути в платі.
- Перевірка електрода іонізації: Виміряйте іонізаційний струм (зазвичай 2-5 мкА) за допомогою мультиметра. Якщо струму немає, можливо, несправний електрод або сама плата.
- Перевірка напруги: Переконайтеся, що на плату подається стабільна напруга 220 В.
- Візуальний огляд: Перевірте плату на наявність слідів корозії, підгоряння або пошкоджених компонентів.
Процес заміни:
- Відключіть котел від електроживлення та перекрийте подачу газу.
- Зніміть передню панель котла і знайдіть плату розпалу (зазвичай вона розташована поруч із пальником і електродами).
- Від’єднайте роз’єми та дроти, запам’ятавши їх розташування (краще сфотографувати).
- Встановіть нову плату, підключивши всі дроти в правильному порядку.
- Перевірте роботу котла, запустивши його в тестовому режимі.
Рекомендації:
- Безпека: Робота з газовим обладнанням вимагає обережності. Якщо ви не впевнені у своїх навичках, зверніться до сертифікованого майстра.
- Стабілізатор напруги: Щоб уникнути поломок плати через стрибки напруги, використовуйте стабілізатор для котла.
- Профілактика: Регулярно очищайте електроди розпалу та іонізації, щоб уникнути хибних збоїв.
- Сумісність: Перед покупкою уточніть артикул плати та модель котла, оскільки навіть у межах серії Super Exclusive можуть бути відмінності.
