6SCHEMOD20 — плата керування для котлів Nova Florida Delfis AF, Fondital Antea AF (для котлів з одним теплообмінником)

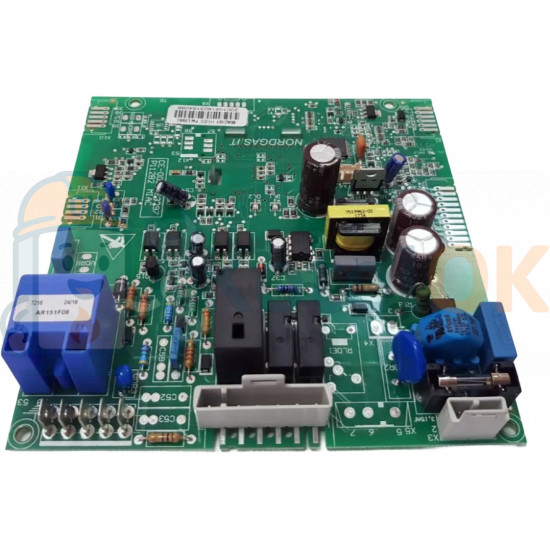

Оригінальна запчастина: плата керування 6SCHEMOD20
Призначення: для біттермічних котлів Fondital / Nova Florida з одним теплообмінником.

Сумісні моделі

• Fondital / Nova Florida:
  • Antea CTFS 24 AF
  • Antea CTN 24 AF
  • Delfis CTFS 24 AF
  • Delfis CTN 24 AF

Важлива примітка

• Панелі керування (фронтальні панелі) у котлів з одним теплообмінником та у монотермічних котлів із двома теплообмінниками можуть виглядати однаково, але плати керування відрізняються за електричними підключеннями.
• Схема електричних з’єднань наведена у файлі під основним фото товару.

• Настінні газові котли Antea, Delfis з проточним біттермічним теплообмінником для виробництва ГВП і обігріву приміщень представлені у двох версіях:

  • з відкритою камерою згоряння та природною тягою — CTN;
  • із закритою камерою згоряння та примусовою тягою — CTFS.

  В обох версіях встановлено електронну плату керування.

  Плата керування: функції та індикація

  • Має безперервну модуляцію полум’я завдяки трьом датчикам: на подаючій і зворотній лініях опалення та на контурі ГВП.
  • Іонізаційний контроль полум’я здійснюється за допомогою моноелектрода.
  • Рідкокристалічний дисплей вмонтовано на основній платі; на ньому відображаються:
    • температура подаючої лінії опалення;
    • температура ГВП на виході;
    • коди помилок;
    • параметри роботи контурів опалення та ГВП;
    • режим роботи котла.

  Характеристики плати Fondital / Nova Florida

  • Робоча напруга: $170÷300\text{ В змінного струму}$
  • Частота живлення: $50\text{–}66\text{ Гц}$
  • Клас захисту: IP00
  • Запобіжник: 5 × 20 2AF
  • Струм іонізації: $\mathrm{1,2}\mu \text{A}$
  • Метод виявлення полум’я: струм іонізації
  • Тип вимірювання: поляризовані фаза — нейтраль

  Характеристики рідкокристалічного екрана (тильна частина плати)

  • Кількість розрядів коду: 2
  • Підсвітка екрана: так
  • Фон: зелений
