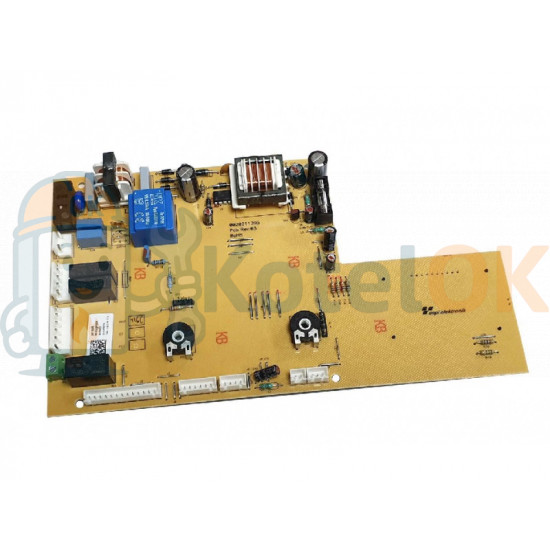

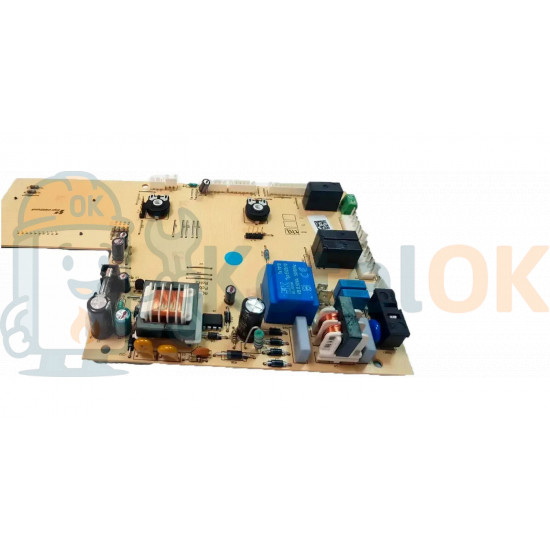

Материнська плата Demrad Atron H24, H28 0020120828, 0020118964, 0020211395, 0020129297

Материнська плата Demrad Atron H24, H28 0020120828, 0020118964, 0020211395, 0020129297

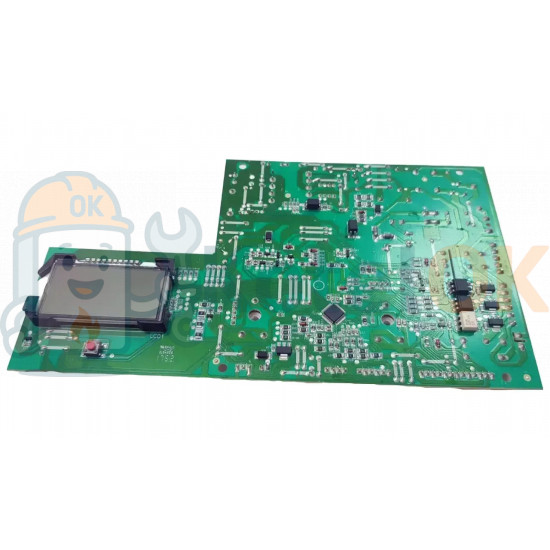

У головну електронну плату керування вбудовано рідкокристалічний дисплей, який відображає інформацію для користувача про температуру гарячої води, тиск у системі, а також коди помилок у разі збоїв у роботі котла.

На переднійпанелі котла розташовано:

• регулятор температури опалення та перемикання режимів роботи;
• регулятор температури гарячої води;
• кнопка вибору режиму та скидання;
• LCD-дисплей.

До керуючої плати котлів серії Atron підключено: пресостат, датчик тиску води, датчик протоку, електроди розпалу та контролю полум’я, а також температурні датчики.  Електронна плата керує роботою всіх цих компонентів, забезпечуючи правильну й безпечну роботу газового котла.

Сумісність:

Рекомендації щодо заміни:

• Зніміть передню панель котла — відкрутіть кріпильні гвинти.
• Обережно від'єднайте передню панель керування (дисплей, кнопки).
• Від'єднайте всі роз'єми від старої плати:
• – по черзі, акуратно, не тягніть за дроти — лише за корпус роз'єму.
• Відкрутіть плату від кріплень (зазвичай 4 гвинти по кутах).
• Встановіть нову плату, поєднавши отвори під гвинти та монтажні напрямні.
• Підключіть роз'єми точно відповідно до їх розташування на старій платі.
• – Використовуйте заздалегідь зроблені фото, щоб уникнути помилок.
• Закріпіть панель з дисплеєм.
• Зберіть корпус котла та підключіть живлення.

Після заміни:

Перевірте роботу всіх систем:

• розпал;
• циркуляційний насос;
• вентилятор;
• ГВП та опалення.
• Переконайтесь у відсутності помилок на дисплеї.
• За потреби виконайте базове налаштування параметрів (у деяких платах необхідна ініціалізація або вибір типу газу).
