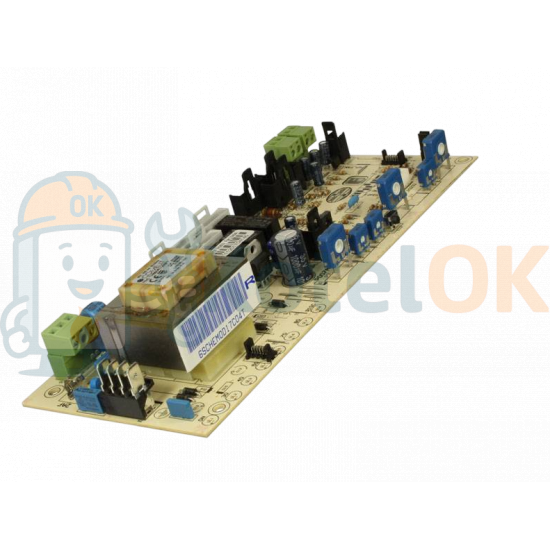

Плата керування Fondital Libra Dual / Nova Florida Nias Dual BTFS 24–28–32 — 6SCHEMOD17

Оригінальна електронна плата керування 6SCHEMOD17 для котлів Fondital Libra Dual і Nova Florida Nias Dual із закритою камерою згоряння серії BTFS (24/28/32 кВт). Виробник електроніки — Nord GasSit. Підтримує систему Aqua Premium із вторинним теплообмінником ГВП та вбудованим бойлером, забезпечує стабільний розпал, модуляцію та захист.

Сумісні моделі

• Fondital Libra Dual: BTFS 24, BTFS 28, BTFS 32
• Nova Florida Nias Dual: BTFS 24, BTFS 28, BTFS 32

Важливо: лінійка, до якої належить плата 6SCHEMOD17, випускалася тільки у виконанні BTFS (закрита камера).

Ключові особливості

• Aqua Premium: робота з вторинним теплообмінником ГВП і вбудованим бойлером — підвищений витрат гарячої води.
• Інтеграція з панеллю: 3 ручки керування, манометр опалювального контуру, LCD‑дисплей станів і кодів помилок.
• Надійність Nord GasSit: коректна логіка захистів і діагностики, стабільна модуляція.

Що важливо під час заміни

• Шина дисплея: у нижній лівій частині плати є роз’єм bus для підключення LCD — обов’язково під’єднайте його.
• Селекторні перемички — встановіть згідно з маркуванням на платі:
  • F2PIA — монотермічний котел із вторинним теплообмінником.
  • F3RIS — лише опалення, підготовка під зовнішній бойлер.
  • F4BOI — комбінований котел із зовнішнім бойлером.
  • F5MIC — комбінований котел із мікронакопичувачем.
• Тип газу: переставте перемичку Gpl або Met під використовуваний газ (скраплений/природний).
• Потенціометр P6:
  • з під’єднаним зовнішнім датчиком — вибір/корекція кліматичної кривої;
  • без датчика — вибір температурного діапазону контуру опалення.

Детальна розпайка та схеми — в інструкції, що постачається з 6SCHEMOD17. Дотримуйтесь заземлення та ESD‑захисту.

Переваги оригіналу

• Безпека: коректна робота захистів від перегріву, по тязі, контролю полум’я.
• Стабільність і економічність: точна модуляція, плавна робота пальника.
• Сервіс: зрозумілі коди помилок, наочні налаштування.
