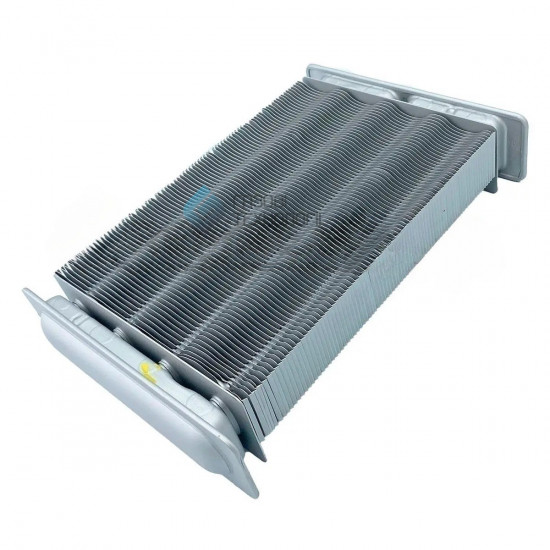

Основний Монотермічний Теплообмінник 20053721, R10029880, 20005142, R10030323, для котлів Beretta City 24 CAI, 24 CSI

Основний монотермічний теплообмінник з артикулом 20053721 (альтернативні артикули: R10029880, 20005142, 10030323) для котлів Beretta City 24 CAI та 24 CSI — це первинний теплообмінник, призначений для нагрівання теплоносія в системі опалення. Він використовується в двоконтурних котлах із двома теплообмінниками, де монотермічний теплообмінник відповідає за контур опалення, а вторинний пластинчастий — за гаряче водопостачання (ГВП). Це забезпечує високу надійність і меншу чутливість до накипу порівняно з бітермічними теплообмінниками. Нижче наведено детальну інформацію про його характеристики, сумісність, особливості, застосування, монтаж і рекомендації щодо заміни, засновану на доступних даних.

Характеристики:

• Тип: Монотермічний первинний теплообмінник (пластинчастий, відповідає лише за нагрівання теплоносія для опалення).
• Матеріал: Мідь з антикорозійним покриттям для захисту від зовнішніх факторів і високої теплопровідності. Патрубки — латунні або мідні, забезпечують герметичність і надійність з’єднань.
• Потужність котлів: Підходить для котлів Beretta City потужністю 24 кВт.
• Розміри: Точні розміри залежать від моделі, але для аналогічних теплообмінників Beretta вказана довжина робочої частини близько 260 мм і ширина 180 мм.

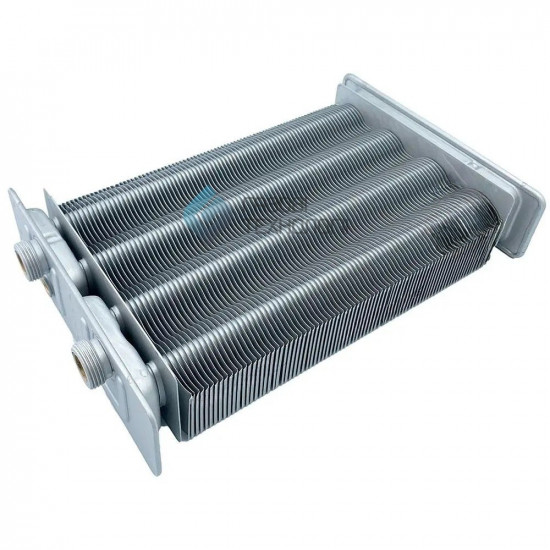

• Підключення: Оснащений двома компактними різьбовими з’єднаннями діаметром G3/4", розташованими з одного боку, що відрізняє його від сучасніших моделей із кліпсовими патрубками.
• Теплопровідність: Мідь забезпечує високу теплопровідність (385 Вт/м·К) для ефективного теплообміну.
• Артикул: 20053721 (альтернативні: R10029880, 20005142, 10030323).
• Виробник: Туреччина.

Сумісність:

Теплообмінник 20053721 призначений для перших версій котлів Beretta City 24 CAI та 24 CSI, випущених до 2010 року, з трьома ручками керування на панелі. Сумісний із моделями:

• Beretta City 24 CAI (димохідна версія, відкрита камера згоряння).
• Beretta City 24 CSI (турбована версія, закрита камера згоряння).

Примітка: Цей теплообмінник підходить для котлів з однаковою конструкцією теплообмінника для димохідних (CAI) і турбованих (CSI) версій до 2010 року. У сучасніших моделях City (з двома ручками або дисплеєм, випущених після 2010 року) використовуються теплообмінники іншої конструкції (наприклад, артикули 20011419, 20052578 або 20067305), які не є взаємозамінними. Перед покупкою необхідно звірити артикул, модель котла та рік випуску за серійним номером.

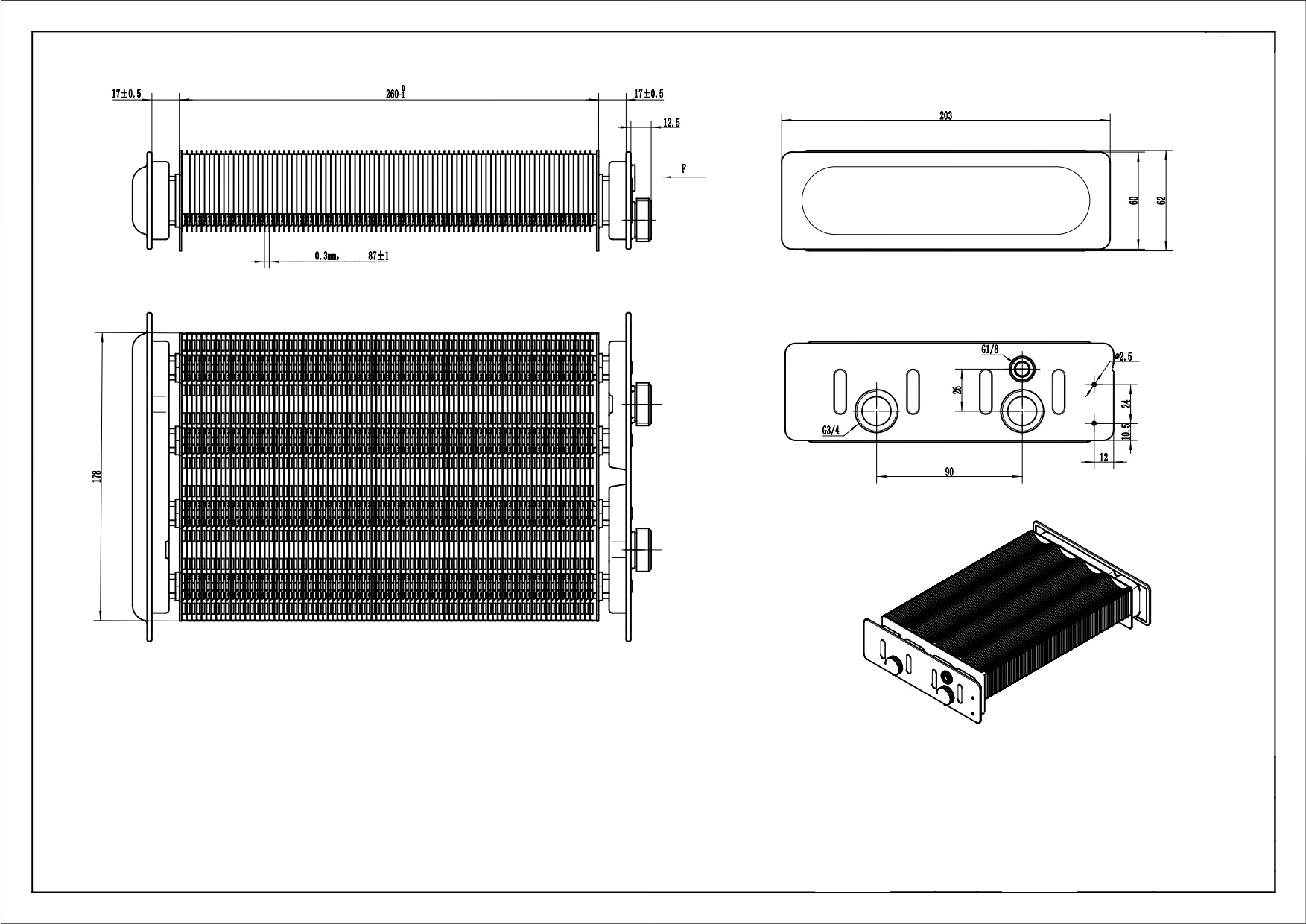

Технічна характеристика

Особливості:

1. Монотермічна конструкція:
   • Відповідає лише за нагрівання теплоносія в контурі опалення, що знижує ризик утворення накипу, оскільки не контактує з водою ГВП. Для ГВП використовується окремий вторинний теплообмінник.
   • Плюс: Висока надійність, простота обслуговування, менша ймовірність засмічення.
   • Мінус: Потребує додаткового вторинного теплообмінника для ГВП, що ускладнює конструкцію котла.
2. Висока теплова ефективність:
   • Мідь забезпечує чудову теплопровідність, підвищуючи ККД котла. Антикорозійне покриття подовжує термін служби.
3. Компактність:
   • Легка і компактна конструкція ідеальна для настінних котлів Beretta City, зменшує загальну вагу обладнання.
4. Довговічність:
   • Стійкий до високих температур і агресивного середовища гарячих газів. За належного догляду служить довго.
5. Унікальне підключення:
   • Різьбові з’єднання G3/4" з одного боку — характерна особливість перших моделей City, що відрізняє теплообмінник від пізніших версій із кліпсовими патрубками.

Застосування:

Монотермічний теплообмінник 20053721 використовується в двоконтурних котлах Beretta City 24 CAI та 24 CSI для:

• Нагрівання теплоносія в системі опалення (радіатори, тепла підлога).
• Забезпечення ефективної роботи котла в житлових будинках, квартирах або невеликих комерційних об’єктах із потребами в опаленні для площ, що відповідають потужності 24 кВт.
• Роботи в системах із помірною жорсткістю води. Для захисту від накипу в контурі ГВП рекомендується регулярне обслуговування вторинного теплообмінника (наприклад, артикул R8036, 12 пластин).

Монтаж:

Монтаж має виконуватися кваліфікованим спеціалістом із дотриманням вимог Beretta. Основні етапи:

1. Підготовка:
   • Вимкніть котел від електроживлення та газопостачання.
   • Злийте теплоносій із системи опалення.
   • Демонтуйте старий теплообмінник, обережно від’єднавши різьбові патрубки та інші компоненти (наприклад, датчик температури).
2. Встановлення нового теплообмінника:
   • Перевірте новий теплообмінник на відсутність пошкоджень.
   • Встановіть теплообмінник у камеру згоряння, під’єднавши різьбові патрубки G3/4" до гідравлічної системи. Зафіксуйте з’єднання.
   • Переконайтеся в герметичності з’єднань, використовуючи нові прокладки (рекомендуються оригінальні, наприклад, артикул R10025067).
   • Підключіть датчик температури (якщо передбачено).
3. Перевірка:
   • Заповніть систему теплоносієм, перевірте на наявність витоків.
   • Підключіть котел до газу та електрики, виконайте тестовий запуск.
   • Налаштуйте тиск (1–2 бари) і температуру відповідно до інструкції.

Важливо:

• Перевірте сумісність із моделлю котла (особливо рік випуску та тип камери згоряння).
• Дотримуйтесь техніки безпеки під час роботи з газовим обладнанням.

Рекомендації щодо заміни:

1. Причини заміни:
   • Витоки теплоносія через корозію або механічні пошкодження.
   • Зниження ефективності нагрівання через накип або засмічення.
   • Тріщини чи деформація корпусу теплообмінника.
2. Періодичність обслуговування:
   • Промивайте теплообмінник кожні 1–2 роки з використанням 10% розчину (температура 20–60°C) для видалення накипу. Чистка займає 1–4 години залежно від ступеня забруднення.
   • Уникайте роботи котла на максимальній температурі, щоб зменшити теплове навантаження.
3. Вибір запчастини:
   • Купуйте оригінальні теплообмінники Beretta (артикул 20053721 або R10029880).
   • Переконайтеся, що артикул відповідає моделі котла та року випуску (до 2010 року, три ручки керування). Звірьте серійний номер котла.
4. Профілактика:
   • Встановіть фільтри на вході води в систему опалення для захисту від забруднень.
   • Регулярно перевіряйте тиск (1–2 бари) і температуру в системі, щоб уникнути перевантаження теплообмінника.
   • Обслуговуйте вторинний теплообмінник ГВП для запобігання засміченню.
5. Звернення до професіоналів:
   • Заміну теплообмінника рекомендується довірити сертифікованому майстру, оскільки неправильне встановлення може призвести до поломки котла або витоку газу.

Відмінності від бітермічного теплообмінника:

Порівняно з бітермічним теплообмінником (наприклад, артикул R10021419 для Beretta Ciao):

• Функціонал: Монотермічний нагріває лише теплоносій для опалення, тоді як бітермічний поєднує опалення і ГВП.
• Надійність: Менш схильний до накипу, оскільки не контактує з водою ГВП.
• Конструкція: Вимагає окремого вторинного теплообмінника для ГВП, що робить систему складнішою, але довговічнішою.
• Обслуговування: Простіше в чищенні, оскільки працює лише з одним контуром.

Порівняння з іншими монотермічними теплообмінниками Beretta:

• Порівняно з артикулом 20011419/20052578 (для City 24 CSI після 2010 року): Теплообмінник 20053721 має різьбове з’єднання і використовується в раніших моделях (до 2010 року, три ручки). Моделі після 2010 року використовують теплообмінники з кліпсовими патрубками, які не є взаємозамінними.
• Порівняно з артикулом 20052580 (для City 28 CAI/CSI): Теплообмінник 20053721 розрахований на меншу потужність (24 кВт) і має інші розміри та конструкцію патрубків.

Висновок:

Монотермічний теплообмінник 20053721 для котлів Beretta City 24 CAI та 24 CSI (до 2010 року, три ручки керування) — це надійний і ефективний компонент, що забезпечує нагрівання теплоносія для системи опалення. Виготовлений із міді з антикорозійним покриттям, він гарантує довговічність за регулярного обслуговування. Важливо використовувати оригінальні запчастини та враховувати рік випуску котла, оскільки теплообмінники для пізніших моделей City не сумісні. Для заміни звертайтеся до професіоналів, щоб забезпечити правильне встановлення та уникнути проблем із роботою котла.
