Основний Монотермічний Теплообмінник 0020119766, 0020120227для котлів Protherm Lynx, Jaguar, Demrad Atron

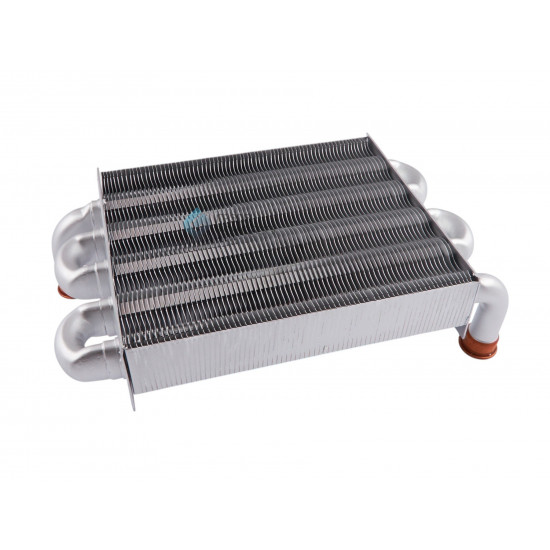

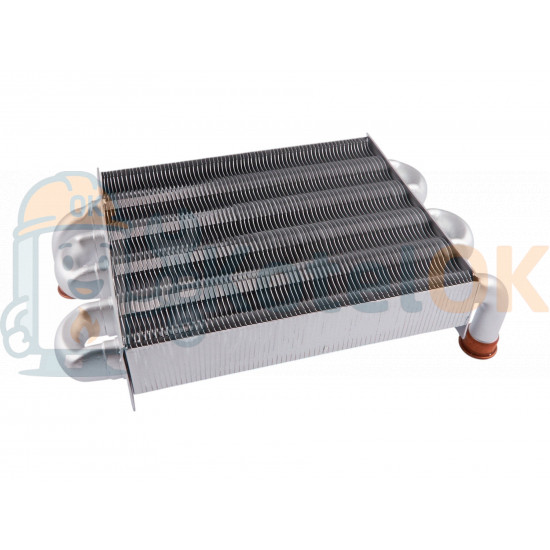

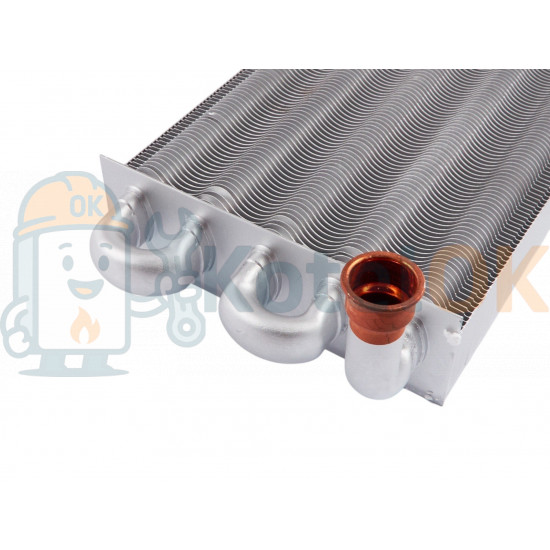

Основний монотермічний теплообмінник (артикул 20119766, також відомий як 0020119766)

це ключовий компонент газових котлів Protherm Lynx, Jaguar та Demrad Atron потужністю 24 кВт (у деяких випадках 11 кВт). Він призначений для передачі тепла від згоряння газу до теплоносія в системі опалення. Нижче наведено детальний опис характеристик, принципу роботи, сумісності, монтажу, обслуговування та потенційних проблем.

Технічні характеристики

• Тип: Монотермічний теплообмінник (використовується лише для контуру опалення, гаряче водопостачання (ГВП) забезпечується окремим вторинним пластинчастим теплообмінником).
• Матеріал:
  • Виготовлений з високоякісної міді, що забезпечує високу теплопровідність.
  • Покритий антикорозійним шаром для захисту від окислення та впливу агресивних компонентів теплоносія (наприклад, жорсткої води).
• Конструкція:

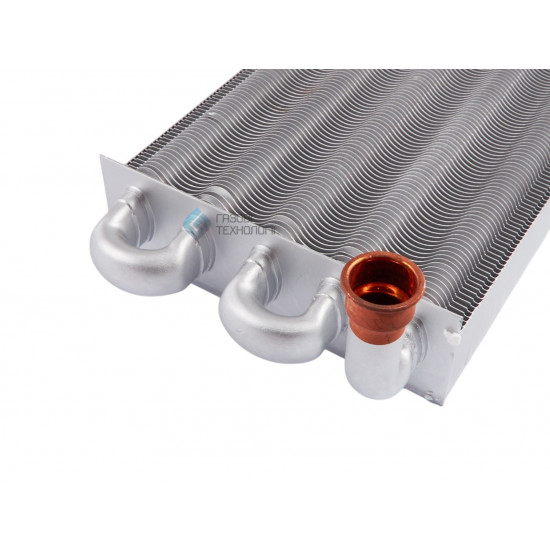

  • Складається з вигнутої мідної трубки, укладеної в одній площині, через яку циркулює теплоносій.
  • Мідні ламелі (пластини) припаяні до трубки для збільшення площі теплопередачі.

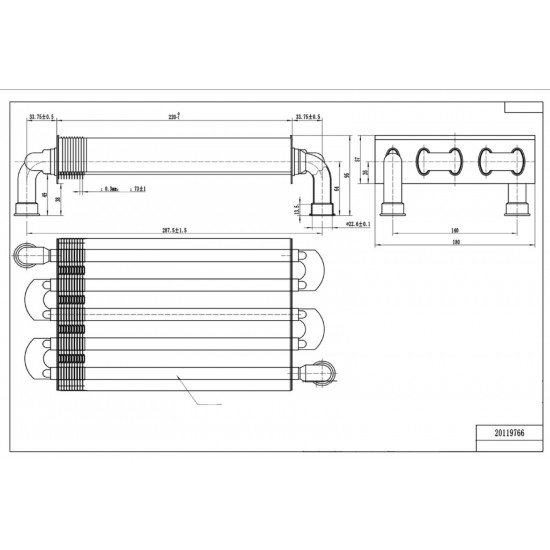

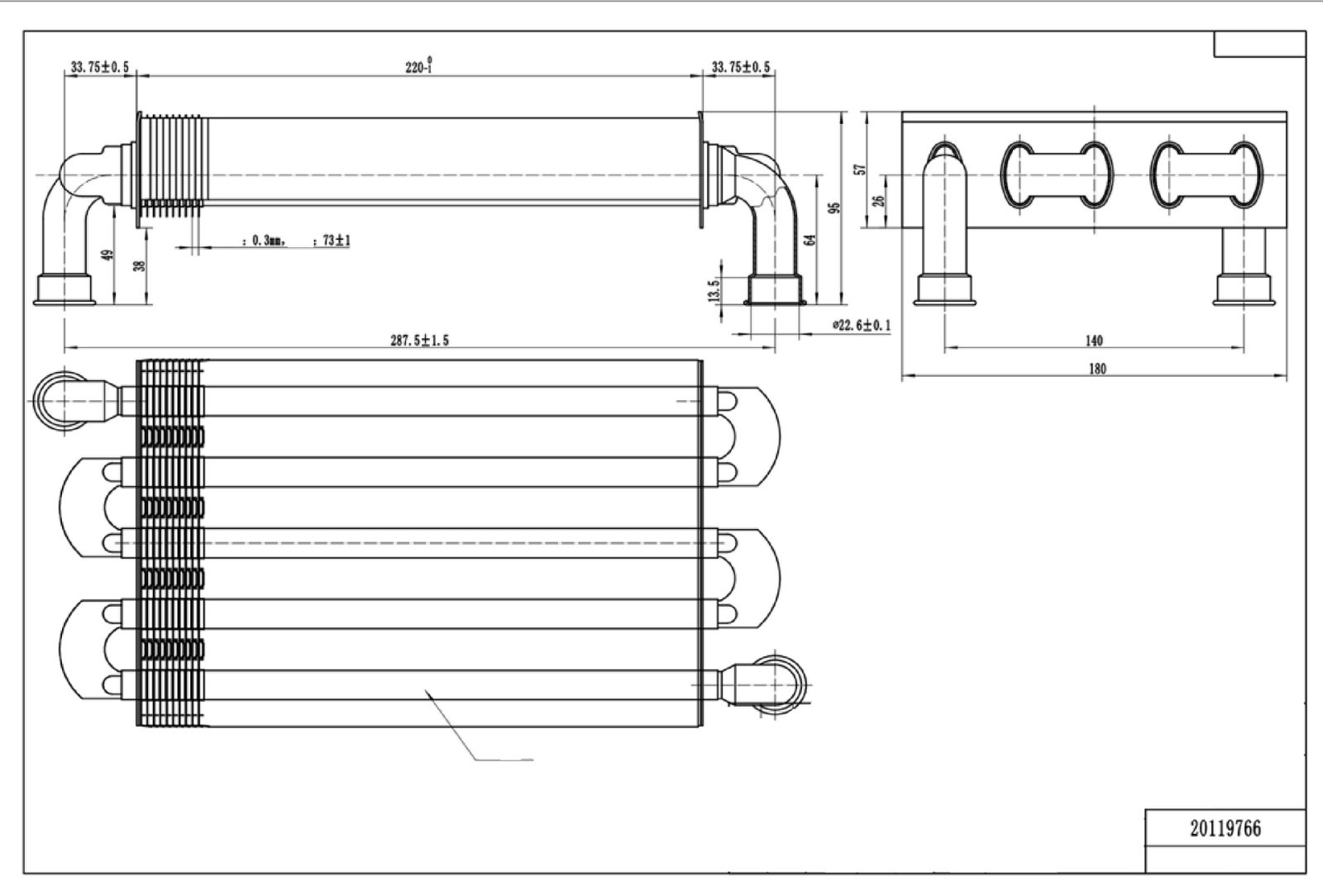

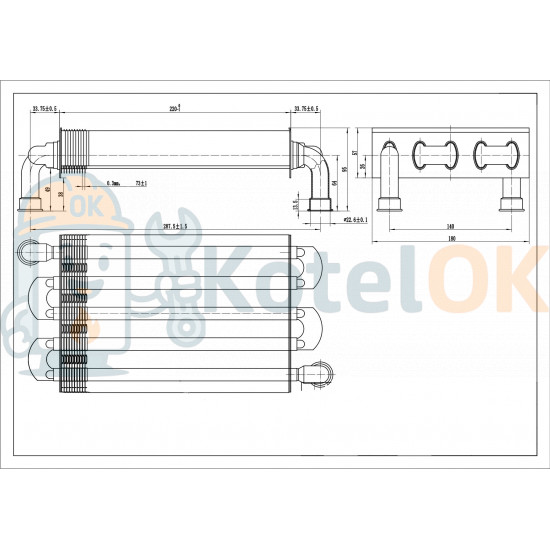

  • Довжина робочої частини: ~220 мм.
  • Ширина робочої частини: ~180 мм.

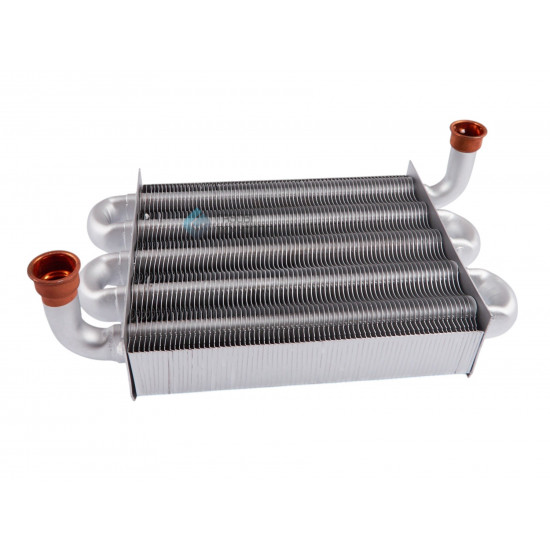

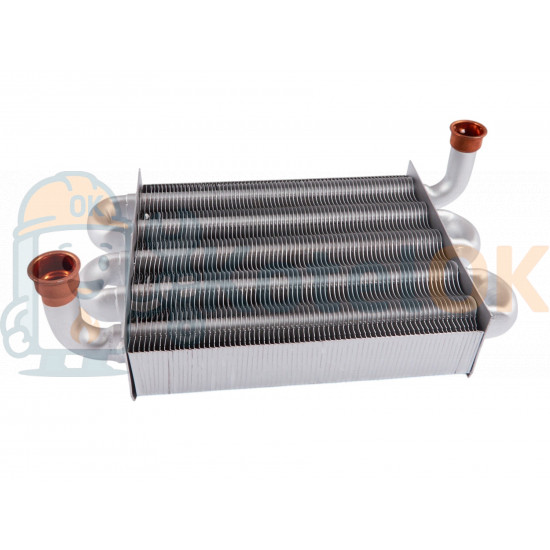

  • Патрубки розташовані по діагоналі один від одного, мають формат «кліпса» з характерними «стаканами» для підключення до трубок котла.
  • Довжина патрубків: ~95 мм (що довше стандарту для інших котлів).
• Підключення:
  • Різьбові патрубки входу та виходу теплоносія (зазвичай G3/4).
  • Конструкція не передбачає додаткових кріплень або отворів для датчиків.
• Артикул: 20119766 (або 0020119766). Може зустрічатися під кодом C40.141 у каталогах виробників.
• Покриття: Термостійка алюмінієва фарба сріблястого кольору.

Принцип роботи

Теплообмінник розташований у камері згоряння котла над газовим пальником. Процес роботи:

1. Пальник спалює газ, виділяючи тепло.
2. Гарячі гази проходять через мідні ламелі, нагріваючи їх.
3. Тепло передається теплоносію (воді або антифризу), який циркулює через трубки теплообмінника.
4. Нагрітий теплоносій спрямовується в систему опалення (радіатори, тепла підлога тощо).
5. Для ГВП у котлах Protherm Lynx, Jaguar та Demrad Atron використовується окремий вторинний теплообмінник (наприклад, артикул 0020119605).

Монотермічна конструкція підвищує надійність, оскільки контури опалення та ГВП розділені, що знижує ризик змішування теплоносія та питної води, а також спрощує обслуговування.

Сумісність із котлами

Теплообмінник з артикулом 20119766 (0020119766) сумісний із наступними моделями котлів Protherm і Demrad потужністю 11 та 24 кВт:

• Protherm Lynx:
  • Lynx HK 11 kW.
  • Lynx HK 24 kW.
• Protherm Jaguar:
  • Jaguar 11 JTV.
  • Jaguar 24 JTV.
• Demrad Atron:
  • Atron H24 (до 2014 року випуску).

Примітка:

• Цей теплообмінник використовувався в котлах, випущених до 2014 року. З 2014 року в моделях Protherm Lynx і Jaguar почали встановлювати теплообмінник з артикулом 0020120231 (модель C40.142), у якого патрубки розташовані дзеркально відносно 0020119766.
• Для точного підбору перевірте артикул і модель котла в технічній документації або на табличці котла. Теплообмінники для інших моделей (наприклад, Protherm Gepard, артикул 0020142415, або бітермічні теплообмінники Demrad Nepto) не сумісні.
• У деяких каталогах вказана сумісність із котлами Demrad Neva HK24, але це потребує додаткової перевірки.

Технічна документація

Монтаж і заміна

• Процес заміни:
  1. Відключіть котел від електромережі, газопостачання та перекрийте подачу води.
  2. Злийте теплоносій із системи опалення.
  3. Демонтуйте старий теплообмінник, від’єднавши трубки за допомогою притискних кліпс і відкрутивши з’єднання.
  4. Встановіть новий теплообмінник, використовуючи нові ущільнення (зазвичай входять до комплекту).
  5. Під’єднайте трубки, забезпечивши герметичність з’єднань.
  6. Заповніть систему теплоносієм, перевірте на витоки та запустіть котел.
• Інструменти: Набір ключів, викрутка, можливо, паяльна лампа для очищення контактів.
• Рекомендації:
  • Заміну має виконувати сертифікований майстер, щоб уникнути витоків або пошкодження котла.
  • Перевірте стан пальника, циркуляційного насоса (наприклад, артикул 0020118728 для Protherm Lynx) і датчиків (наприклад, NTC, артикул 0020118638) під час заміни.
  • Переконайтеся, що артикул теплообмінника (20119766/0020119766) відповідає року випуску котла, оскільки після 2014 року потрібна модель 0020120231.

Обслуговування

• Періодичність: Перевіряйте теплообмінник кожні 1–2 роки, особливо в регіонах із жорсткою водою.
• Проблеми та їх вирішення:
  • Накип: Утворюється через жорстку воду. Для очищення використовуйте хімічні розчини (наприклад, оцтову кислоту або професійні промивні засоби) або зверніться до сервісного центру.
  • Корозія: Рідко виникає завдяки антикорозійному покриттю, але можлива при використанні неякісних теплоносіїв. Уникайте агресивних антифризів.
  • Засмічення: Може бути спричинене брудом у системі опалення. Встановіть магнітні або сітчасті фільтри на вході теплоносія (наприклад, артикул 0020118654 для ущільнень).
• Профілактика:
  • Використовуйте пом’якшувачі води або магнітні фільтри для зменшення накипу.
  • Регулярно проводьте технічне обслуговування котла, включаючи перевірку гідравлічних вузлів, таких як триходовий клапан (артикул 0020118728).

Потенційні проблеми та їх вирішення

• Перегрів котла: Може вказувати на засмічення теплообмінника або несправність циркуляційного насоса. Перевірте циркуляцію теплоносія.
• Зниження ефективності опалення: Ймовірно, теплообмінник забитий накипом. Проведіть промивку системи.
• Витік теплоносія: Перевірте цілісність трубок і ущільнень теплообмінника. Переконайтеся, що кліпси надійно фіксують патрубки.
• Шум у котлі: Може бути спричинений накипом, повітряними пробками або несправністю вентилятора (артикул 0020118666 для Protherm Lynx). Усуньте повітря з системи та перевірте стан теплообмінника.
