Основний Бітермічний Теплообмінник 95262052, Unical Eve 05

Основний бітермічний теплообмінник з артикулом 95262052 призначений для газових котлів Unical Eve 05 CTFS 24 F та CTN 24 F (турбовані версії із закритою камерою згоряння, потужністю 24 кВт). Це ключовий елемент двоконтурних котлів, що забезпечує нагрівання теплоносія для системи опалення та гарячого водопостачання (ГВП). Нижче наведено детальну інформацію за запитаними пунктами, засновану на доступних даних.

Характеристики

• Тип: Бітермічний теплообмінник (конструкція «труба в трубі»), що поєднує контури опалення та ГВП.
• Матеріал: Високоякісна жаростійка мідь з антикорозійним покриттям на основі алюмінію для захисту від корозії та підвищення термостійкості.

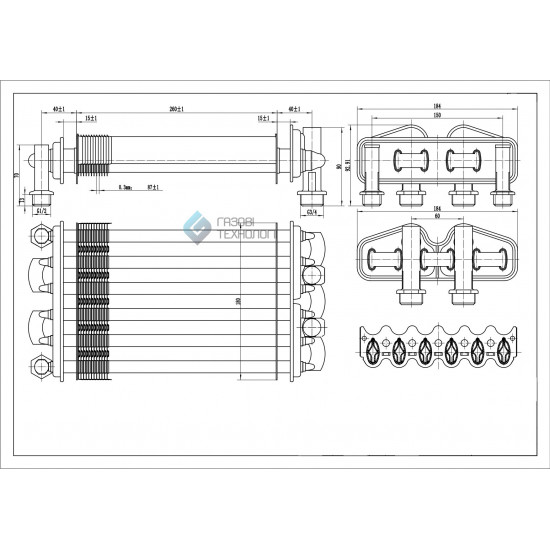

• Розміри:
  • Довжина робочої частини: ~260 мм.
  • Ширина: ~180 мм.
• Конструкція:
  • Чотири патрубки з різьбовим підключенням: 1/2" для ГВП, 3/4" для опалення.
  • Симетричне розташування патрубків: два для ГВП (вхід/вихід) з одного боку, два для опалення з протилежного.
  • Кріпильна скоба для фіксації граничного термостата з перегріву, встановлена на бічній стороні теплообмінника (з боку виходу теплоносія).
  • Відсутність отворів під датчики NTC безпосередньо на теплообміннику (датчики монтуються на трубопроводах котла).
  • Оточений теплоізоляційними панелями для підвищення теплопровідності.
• Артикул: 95262052.
• Потужність котла: Підходить для котлів потужністю 24 кВт.
• Виробник: Аналог (Туреччина).

Сумісність

Теплообмінник сумісний із турбованими котлами Unical Eve 05:

• Eve 05 CTFS 24 F (турбована версія з примусовим відводом продуктів згоряння).
• Eve 05 CTN 24 F (турбована версія з природною тягою).
• Примітка: Не сумісний із димохідними моделями (наприклад, Unical Idea) або котлами інших серій (наприклад, Unical Alkis) через відмінності в конструкції та розмірах. Сумісність обмежена моделями з різьбовим підключенням і довжиною робочої частини 260 мм. Перед покупкою уточніть рік випуску котла, оскільки деякі модифікації можуть мати відмінності в компонуванні патрубків.

Технічна документація

Особливості

1. Бітермічна конструкція:
   • Поєднує контури опалення (внутрішня трубка) та ГВП (зовнішня трубка), забезпечуючи компактність і економічність котла.
   • Пріоритетне нагрівання ГВП: при відкриванні крана гарячої води контур опалення тимчасово вимикається.
2. Матеріал і покриття:
   • Мідь забезпечує високу теплопровідність, що підвищує ККД котла.
   • Антикорозійне покриття захищаає від окислення та термічних навантажень, подовжуючи термін служби до 7–10 років за правильної експлуатації.
3. Теплоізоляція:
   • Розташований над пальником і оточений теплоізоляційними панелями, що мінімізує тепловтрати та підвищує ефективність.
4. Вразливість до накипу:
   • Жорстка вода з високим вмістом солей кальцію та магнію може спричинити утворення накипу, знижуючи ефективність і підвищуючи ризик тріщин або пробоїн.
5. Кріплення термостата:
   • Аварійний термостат з перегріву фіксується механічно за допомогою скоби, а не гвинтів, що спрощує установку, але потребує обережності під час монтажу.
6. Компактність:
   • Оптимізований для настінних котлів з обмеженим внутрішнім простором.

Застосування

• Призначення:
  • Нагрівання теплоносія для системи опалення.
  • Забезпечення гарячого водопостачання (ГВП).
• Умови експлуатації:
  • Рекомендується для систем із водою середньої жорсткості (жорсткість до 7–10 мг-екв/л).
  • Потрібна установка фільтрів або систем водоочищення для запобігання накипу.
• Тип котлів:
  • Турбовані котли Unical Eve 05 CTFS/CTN 24 F із закритою камерою згоряння, потужністю 24 кВт.

Монтаж

1. Підготовка:
   • Відключіть котел від електроживлення та газу.
   • Злийте теплоносій і воду з системи через дренажний клапан.
   • Зніміть передню панель і теплоізоляційні панелі для доступу до теплообмінника.
2. Демонтаж старого теплообмінника:
   • Зніміть кріпильну скобу та від’єднайте аварійний термостат.
   • Послабте різьбові з’єднання патрубків ГВП і опалення (використовуйте ключ для 1/2" і 3/4").
   • Акуратно витягніть теплообмінник із камери згоряння.
   • Перевірте стан ущільнювальних прокладок і замініть їх за потреби (рекомендуються паронітові прокладки для різьбових з’єднань).
3. Установка нового теплообмінника:
   • Переконайтеся, щоб артикул (95262052) і довжина робочої частини (260 мм) відповідали моделі котла.
   • Встановіть теплообмінник у камеру згоряння, вирівнявши патрубки.
   • Під’єднайте патрубки, закріпивши їх різьбовими з’єднаннями з новими ущільнювальними прокладками (1/2" для ГВП, 3/4" для опалення).
   • Встановіть кріпильну скобу та підключіть аварійний термостат.
   • Перевірте герметичність з’єднань.
4. Завершення:
   • Заповніть систему теплоносієм до тиску 1–1,5 бар (у холодному стані).
   • Підключіть котел до газу та електроживлення, виконайте тестовий запуск.
   • Налаштуйте параметри роботи котла (тиск, температура) відповідно до інструкції.

• Примітка: Монтаж має виконувати кваліфікований спеціаліст, оскільки неправильна установка може призвести до витоків, зниження ефективності або пошкодження котла.

Рекомендації щодо заміни

1. Діагностика необхідності заміни:
   • Ознаки несправності: зниження ККД котла, витоки, шуми, проблеми з нагріванням води чи опалення, змішування контурів (внутрішні пробої).
   • Проведіть візуальний огляд на наявність тріщин, корозії або накипу.
2. Вибір теплообмінника:
   • Переконайтеся, що артикул (95262052) відповідає моделі котла (Eve 05 CTFS/CTN 24 F) і типу підключення (різьбове).
   • Оригінальні теплообмінники (Італія) кращі, але якісні аналоги (Туреччина/Китай) припустимі за наявності гарантії.
3. Профілактика:
   • Промивайте теплообмінник кожні 1–2 роки спеціальними засобами для видалення накипу (наприклад, кислотними розчинами).
   • Встановіть фільтр для води на вході ГВП і магнітний фільтр для системи опалення.
   • Використовуйте системи пом’якшення води для запобігання накипу.
4. Заміна ущільнень:
   • Під час заміни теплообмінника завжди встановлюйте нові ущільнювальні прокладки (паронітові, для 1/2" і 3/4") для запобігання витокам.
5. Перевірка після заміни:
   • Перевірте тиск у системі (1–1,5 бар у холодному стані).
   • Переконайтеся, що контури ГВП і опалення працюють коректно, без змішування.
   • Налаштуйте газовий клапан для оптимального згоряння (потрібен манометр і спеціаліст).
6. Утилізація:
   • Старий теплообмінник здайте до пункту утилізації, оскільки він містить мідь та інші матеріали, що підлягають переробці.
