Основний Бітермічний Теплообмінник Beretta Ciao CSI (турбовані версії з 2010 р.) 20005544

Основний бітермічний теплообмінник Beretta Ciao CSI (турбо версія з 2010 р., артикул 20005544) — це важливий елемент газових котлів Beretta серії Ciao у турбірованих версіях (CSI), що випускаються з 2010 року. Він призначений для одночасного нагрівання теплоносія системи опалення та води для побутових потреб (ГВП) у двоконтурних котлах із закритою камерою згоряння.

Особливості конструкції:

Теплообмінник виконаний за бітермічною схемою "труба в трубі":

• Зовнішня труба із міді з антикорозійним покриттям нагріває теплоносій для опалення.
• Внутрішня труба забезпечує нагрівання води для ГВП.

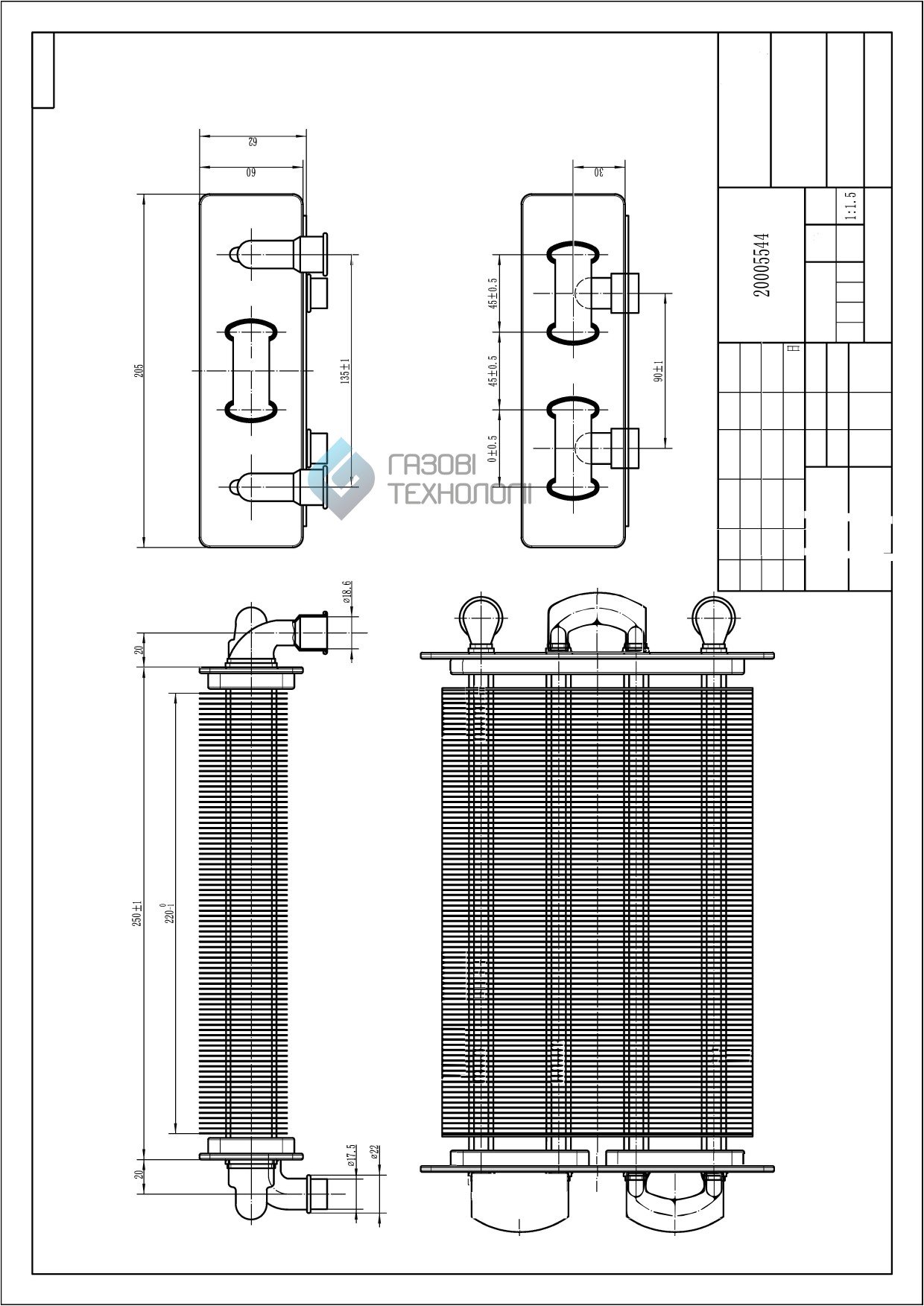

Ця модель відрізняється від більш ранніх версій (наприклад, R10021419) способом підключення: патрубки опалення та ГВП кріпляться за допомогою кліпс, що спрощує монтаж і демонтаж порівняно з різьбовими з’єднаннями або скобами в попередніх модифікаціях. Довжина робочої частини теплообмінника становить близько 220 мм, ширина — 180 мм, що робить його компактним і придатним для котлів потужністю 16 та 24 кВт.

Теплообмінник встановлюється над пальником у камері згоряння та оснащений отвором під занурювальний датчик температури (NTC) із різьбою 1/8", що дозволяє контролювати температуру теплоносія.

Сумісність:

Теплообмінник (артикул 20005544) використовується в таких моделях Beretta Ciao CSI (турбо) з 2010 року випуску:

• Ciao 16 CSI.
• Ciao 24 CSI.
• Nord 24 CSI.
• Ciao J 24 CSI (з двома ручками та стрілочним термоманометром) (з 2010 року).
• Ciao D 24 CSI (з дисплеєм і двома ручками).

Ці котли оснащені вентилятором для примусового димовидалення, що відрізняє їх від атмосферних версій (CAI). Моделі після 2010 року мають оновлену конструкцію теплообмінника, що робить артикул 20005544 невзаємозамінним із більш ранніми версіями (наприклад, R2310 або R10021419).

Технічна документація

Принцип роботи:

Тепло від згоряння газу передається зовнішній трубі, нагріваючи теплоносій для опалення. При увімкненні крана гарячої води тепло передається внутрішній трубі, нагріваючи воду для ГВП. Бітермічна конструкція забезпечує компактність і економію, але вимагає хорошої якості води, оскільки накип може швидко вивести теплообмінник із ладу.

Переваги:

• Компактність: Один теплообмінник замінює два (первинний і вторинний).
• Простота встановлення: Кліпсове з’єднання полегшує заміну.
• Ефективність: Швидка передача тепла завдяки мідному виконанню.

Коли потрібна заміна:

• Засмічення: Накип або відкладення знижують тепловіддачу, викликаючи перегрів або недостатній нагрів води.
• Пробій: Порушення герметичності між контурами призводить до змішування теплоносія та ГВП, що помітно за каламутною водою або зміною тиску.

Процес заміни:

• Відключаються газ і вода, зливається теплоносій.
• Знімаються кліпси, від’єднуються патрубки.
• Витягується старий теплообмінник, встановлюється новий із заміною ущільнювальних прокладок (до комплекту зазвичай не входять).

Рекомендується доручити роботу фахівцеві для перевірки герметичності та правильного встановлення.
