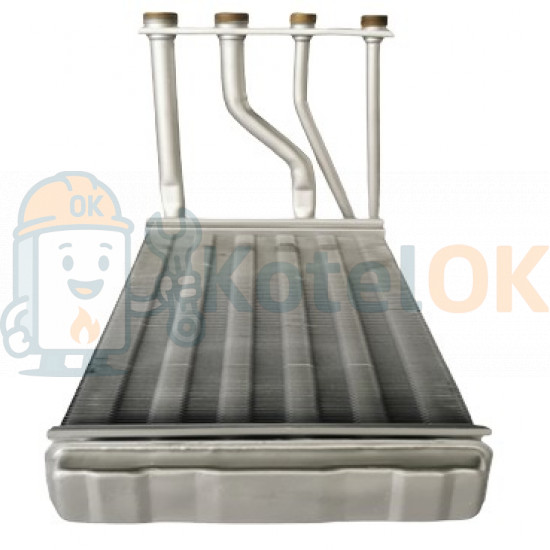

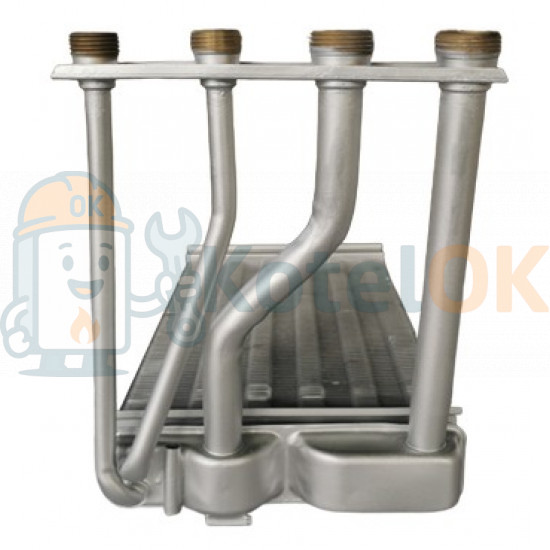

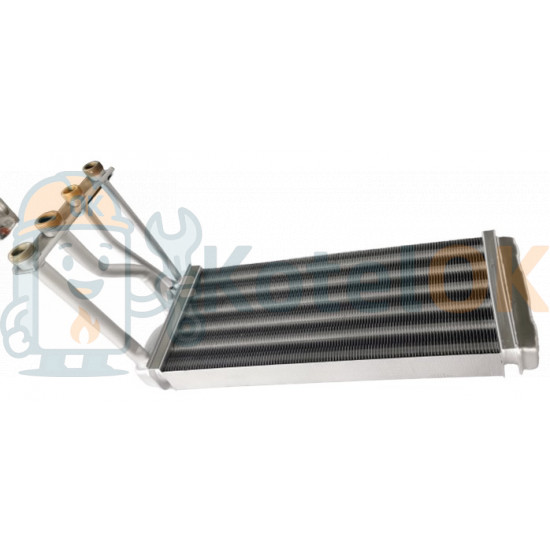

Основний Бітермічний Теплообмінник Bosch, Junkers (8715406546)

Основний Бітермічний Теплообмінник Bosch Junkers (8715406546) більш детально, з поглибленням у його будову, принцип роботи, експлуатаційні особливості та технічні аспекти.

Будова та принцип роботи:

Бітермічний теплообмінник — це конструкція типу "трубка в трубці", де:

• Зовнішня трубка відповідає за нагрівання теплоносія для системи опалення. По ній циркулює вода, яка потім розподіляється по радіаторах або системі теплої підлоги.
• Внутрішня трубка призначена для нагрівання води для гарячого водопостачання (ГВП). Вона розташована всередині зовнішньої трубки, що дозволяє одночасно використовувати тепло від одного пальника для двох цілей.
• Тепло передається від полум’я газового пальника через мідні стінки теплообмінника. Ребра або ламелі на зовнішній поверхні збільшують площу теплообміну, підвищуючи ККД.

Матеріал — високоякісна мідь із антикорозійним покриттям (часто алюмінієвим напиленням), що забезпечує довговічність при контакті з водою та високими температурами.

Технічні параметри:

• Потужність: Розраховано на котли потужністю до 24 кВт, що відповідає більшості побутових моделей Bosch/Junkers.

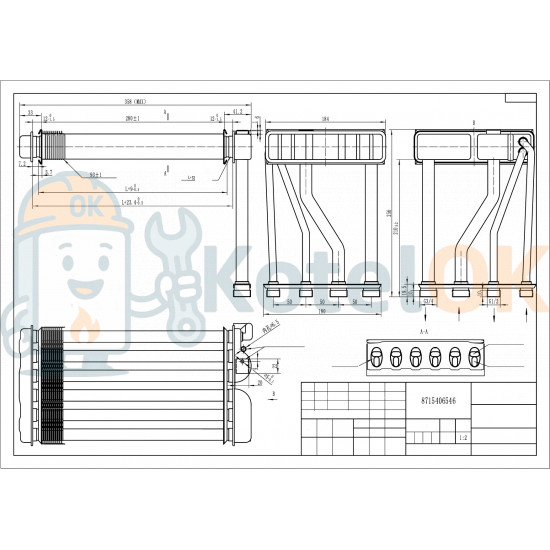

• Розміри: Довжина близько 280 мм, ширина 184 мм, висота варіюється залежно від фланців і кріплень (приблизно 100–120 мм).
• Підключення: Має різьбові або фланцеві з’єднання для інтеграції в гідравлічну систему котла. Точні параметри залежать від моделі котла.
• Температурний режим: Витримує нагрівання до 85–90°C в опалювальному контурі та до 55–60°C для ГВП (залежно від налаштувань котла).
• Артикул: 8715406546 — це оригінальний код Bosch, що підтверджує сумісність із конкретними моделями.

Сумісність із котлами:

Теплообмінник розроблений для двоконтурних настінних котлів Bosch і Junkers, серед яких:

• Bosch:
  • Bosch Gaz 4000:
    • Bosch Gaz 4000 W ZWA 24-2 A (7716010215)
    • Bosch Gaz 4000 W ZWA 24-2 K (7716010216)
    • Bosch Gaz 4000 W ZWA24-2AD (7716010617)
    • Bosch Gaz 4000 W ZWA24-2AD (7736900000)
    • Bosch Gaz 4000 W ZWA24-2KD (7716010618)
    • Bosch Gaz 4000 W ZWA24-2KD (7736900001)
  • Bosch Gaz 5000:
    • Bosch Gaz 5000 W ZWE24-5MFA (7716010576)
    • Bosch Gaz 5000 W ZWE24-5MFK (7716010577)
• Junkers:
  • Junkers Ceraclass:
    • Junkers CeraclassComfort ZWE24-5MFA (7716010132)
    • Junkers CeraclassComfort ZWE24-5MFK (7716010133)
  • Junkers Eurosmart:
    • Junkers Eurosmart ZWA24-1A (7716130092)
    • Junkers Eurosmart ZWA24-1K (7716130093)
• Buderus:
  • Buderus Logamax:
    • Buderus Logamax U022-24K (7747380721)
    • Buderus Logamax U022-24K (7747380722)
    • Buderus Logamax U042-24K (7716010340)
    • Buderus Logamax U044-24K (7716010341)
    • Buderus Logamax U052-24K (7747380715)
    • Buderus Logamax U054-24K (7747380719)

Ці котли популярні в побутовому сегменті завдяки компактним розмірам (зазвичай 700x400x300 мм) і здатності забезпечувати опалення приміщень площею до 200–240 м² та ГВП із продуктивністю 10–12 л/хв при ΔT 25–30°C.

Технічна документація

Переваги в деталях:

1. Компактність і економія місця: Об’єднання двох функцій в одному елементі зменшує габарити котла та спрощує його складання.
2. Високий ККД: Завдяки прямому нагріванню води пальником досягається ефективність до 90–92%.
3. Швидкий відгук: Перемикання між режимами опалення та ГВП відбувається практично миттєво, що зручно для користувача.

Недоліки та експлуатаційні особливості:

1. Накип: Через бітермічну конструкцію (єдина система каналів) теплообмінник чутливий до жорсткої води. Відкладення солей кальцію та магнію можуть забивати внутрішні трубки, знижуючи тепловіддачу та продуктивність ГВП. Рекомендується:
   • Встановлення фільтрів для пом’якшення води.
   • Промивка теплообмінника раз на 1–2 роки із використанням спеціальних засобів (наприклад, оцтової кислоти або професійних розчинів).
2. Складність обслуговування: На відміну від пластинчастих теплообмінників у роздільних системах, бітермічний складніше чистити. При сильному забрудненні чи пошкодженні частіше потрібна заміна, а не ремонт.
3. Температурні обмеження: Якщо котел працює на максимальній потужності в режимі опалення, температура ГВП може бути нижчою за очікувану, оскільки пріоритет віддається опаленню.

Встановлення та заміна:

• Процес заміни: Потребує відключення котла від газу, води та електрики. Після зняття старого теплообмінника новий встановлюється з урахуванням герметичності з’єднань (використовуються прокладки, що входять до комплекту).
• Датчики: Теплообмінник оснащений місцями для кріплення термостатів і датчиків перегріву, які важливо правильно підключити для коректної роботи котла.
• Рекомендації: Встановлення краще довірити сертифікованому майстру, оскільки помилки можуть призвести до витоків або зниження ефективності.

Практичні поради:

• Діагностика несправностей: Якщо ГВП стало гірше нагріватися або опалення працює з перебоями, перевірте теплообмінник на наявність накипу чи засмічень.
• Профілактика: Регулярно перевіряйте тиск у системі (оптимально 1,5–2 бари) та стан теплообмінника через оглядові вікна котла.
• Запасні частини: При покупці переконайтеся, що артикул 8715406546 відповідає вашому котлу, оскільки навіть незначні відмінності в конструкції можуть зробити деталь несумісною.
