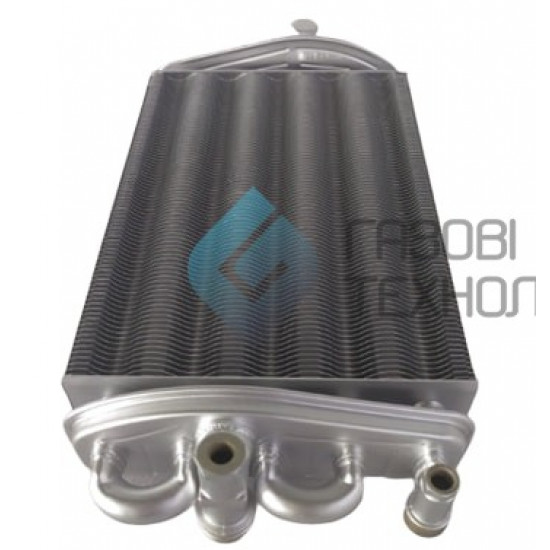

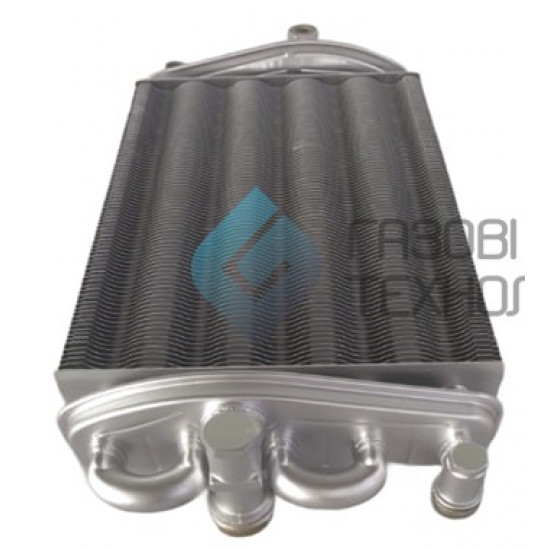

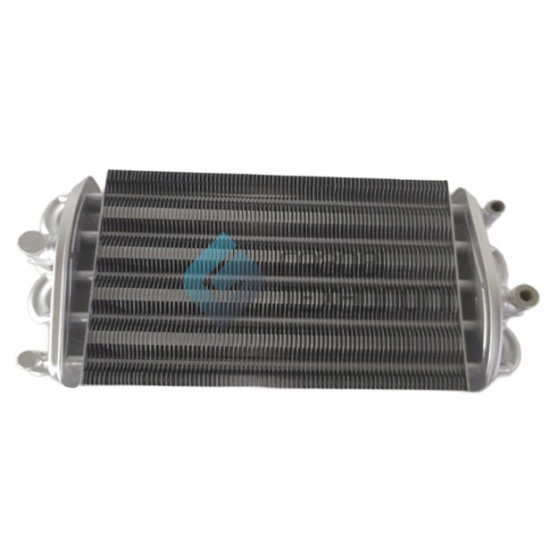

Основний Бітермічний Теплообмінник Fondital Flores Dual Line, Nova Florida Aries Dual Line 6SCAMBIM02

Основний бітермічний теплообмінник Fondital Flores Dual Line, Nova Florida Aries Dual Line з артикулом 6SCAMBIM02 — це важливий компонент двоконтурних газових котлів від італійських брендів Fondital і Nova Florida. Він призначений для одночасного нагрівання теплоносія для системи опалення та води для гарячого водопостачання (ГВП). Давайте детально розглянемо його конструкцію, характеристики, сумісність і особливості експлуатації.

Конструкція та принцип роботи:

Бітермічний теплообмінник виконаний за схемою "трубка в трубці":

• Зовнішня трубка: Нагріває теплоносій для опалення, який циркулює через систему радіаторів або теплу підлогу.
• Внутрішня трубка: Відповідає за нагрівання води для ГВП. Розташована всередині зовнішньої трубки, вона дозволяє ефективно використовувати тепло від одного пальника для обох контурів.
• Теплообмін: Тепло від полум’я газового пальника передається через мідні стінки теплообмінника. Зовнішня поверхня оснащена ребрами (ламелями), які збільшують площу тепловіддачі, підвищуючи ККД до 90–92%.

Матеріал: Високоякісна мідь із захисним алюмінієвим напиленням, що забезпечує стійкість до корозії та подовжує термін служби при контакті з водою та високими температурами.

Особливості конструкції: Теплообмінник має асиметричне розташування патрубків із різьбовим підключенням (гайка-гайка) і додатковий отвір для автоматичного повітряного клапана, що відрізняє його від стандартних моделей.

Технічні характеристики:

• Потужність: Розраховано на котли номінальною потужністю 24 кВт.
• Розміри:
  • Довжина робочої частини: 290 мм (більше за стандартні теплообмінники для котлів 24 кВт, що підвищує ефективність).
  • Ширина: 180 мм.
• Підключення: Різьбове (гайка-гайка).
  • Контур опалення: 3/4".
  • Контур ГВП: 1/2".
• Додаткові отвори:
  • Два отвори 1/8" для датчиків NTC (температури).
  • Отвір 3/8" для автоматичного повітряного клапана.
• Артикул: 6SCAMBIM02 — оригінальний код для Fondital і Nova Florida.

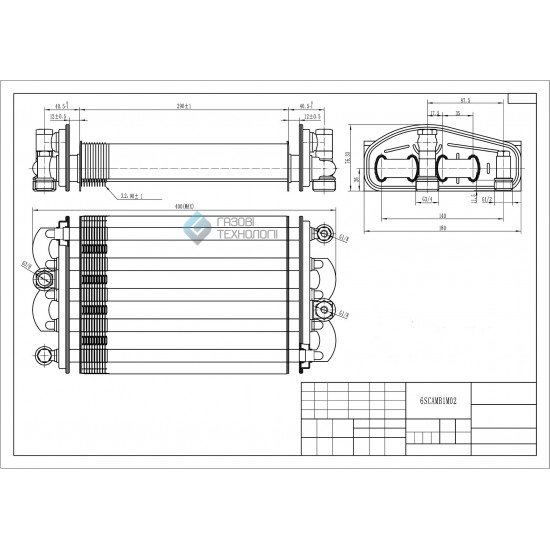

Технічна характеристика

Сумісність:

Теплообмінник 6SCAMBIM02 встановлюється в таких моделях котлів:

• Fondital Flores Dual Line:
  • CTN 24 AF (димохідна версія з відкритою камерою згоряння).
  • CTFS 24 AF (турбована версія із закритою камерою згоряння).
• Nova Florida Aries Dual Line:
  • CTN 24 AF (димохідна версія).
  • CTFS 24 AF (турбована версія).

Ці котли призначені для опалення приміщень площею до 200–240 м² і забезпечення ГВП із продуктивністю 10–12 л/хв при ΔT 25–30°C. Теплообмінник універсальний для турбованих і димохідних версій незалежно від року випуску.

Переваги:

1. Ефективність: Довжина 290 мм і збільшена площа теплообміну забезпечують високий ККД (до 92%).
2. Компактність: Один теплообмінник замінює два контури, зменшуючи розміри котла.
3. Надійність: Асиметрична конструкція та якісне покриття гарантують довговічність.
4. Зручність: Різьбове підключення спрощує монтаж, а отвір для повітряного клапана покращує стабільність роботи системи.
