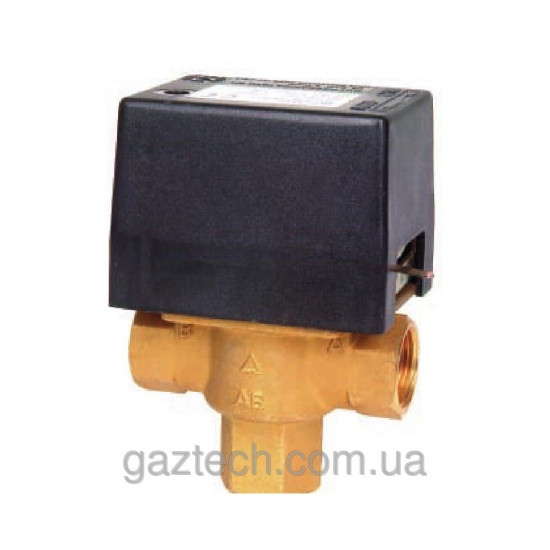

SF 15-E 1/2" (наружная резьба)
Основные характеристики:
Вентили этого типа работают от электрического мотора. Допустимы две рабочие позиции, в зависимости от того, подключён ли мотор. По желанию могут быть установлены один или два вспомогательных микровыключателя. Они активируются в случае переключения вентиля. Вентили оснащены внешней рукояткой, которая предназначена для установки шаровидного клапана в центральную позицию.
Материалы:
Корпус, кожух, подшипниковый штифт | латунь |
Шаровидный клапан | EPDM |
Возвратная пружина | нержавеющая сталь |
Корпус мотора | UL 94NO самогасящийся ABS |
Статичное уплотнительное | О-кольцо – EPDM |
Динамичное уплотнительное | О-кольцо – VITON |
Функционирование:
Без подачи электроэнергии вентиль расположен так, как показано на рисунке 1: вентиль закрыт.
При подаче электроэнергии мотор преодолевает сопротивление пружины и в течение 10 сек. перемещает шаровидный клапан из позиции А в центральную позицию и удерживает его в этой позиции до прекращения подачи электроэнергии (рис.2).
С прекращением подачи электроэнергии пружина в течение 4 сек. возвращает шаровидный клапан в позицию А.
При использовании рукоятки:
Основные характеристики.
Вентили этого типа работают от электрического мотора. Допустимы две рабочие позиции, в зависимости от того, подключен ли мотор. По желанию могут быть установлены один или два вспомогательных микровыключателя. Они активируются в случае переключения вентиля. Вентили оснащены внешней рукояткой, которая предназначена для установки шаровидного клапана в центральную позицию.
Вспомогательные микровыключатели:
На все типы вентилей могут устанавливаться однополюсные микровыключатели (М1 версия), двухполюсные (версия М1S) или два
микровыключателя (версии М2 и М2S).
Для монтажа вспомогательного однополюсного микровыключателя, в том числе на вентили, которые не снабжены им по стандарту, необходимо использовать специальную насадку (М1 KIT). Наборы М1S, М2, М2S не могут быть установлены на вентили, не оснащенные ими по стандарту
| Основные атрибуты | |
|---|---|
| Производитель | Mut Meccanica Tovo |
| Страна производитель | Италия |
| Тип комплектующего | Трехходовой смесительный клапан |
| Тип присоединения | Резьбовое |
| Диаметр резьбы | 1/2"Н |
| Номинальное напряжение | 220 В |
| Дополнительные характеристики | |
| Макс. разница давления ∆Pmax | 154 kPa |
| Kvs м3/ч | 6.5 |
| Максимальное давление | 10 |
| Максимальная рабочая температура | 110°C |
| Максимальная комнатная температура | 60°C |
| Напряжение | 24V, 230V |
| Потребляемая мощность | 5-6W |
| Степень защиты IP | 20 |
| Мощность вспомог. контактов | 3А |
| Время открытия | 10 сек. |
| Время закрытия | 6 сек. |
