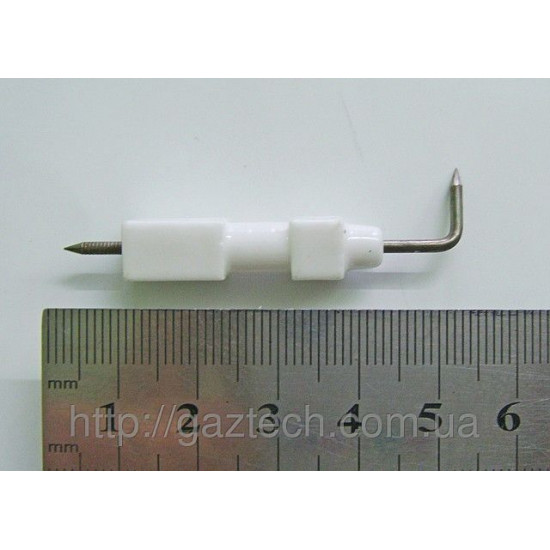

Электрод розжига короткий J0061

Електрод розпалу J0061-1 — це компактний і надійний елемент для газових котлів і колонок, що забезпечує стабільне запалювання пальника. Його Г-подібна форма з загибом дозволяє точно позиціонувати іскру в зоні подачі газу, що підвищує ефективність розпалу. Виготовлений із високоякісних матеріалів, електрод стійкий до високих температур і корозії, що гарантує тривалий термін служби.

Основні характеристики:

• Артикул: J0061-1.
• Тип пристрою: Електрод розпалу.
• Форма: Короткий, Г-подібний із загибом.
• Матеріал: Центральний стрижень — нержавіюча сталь або жаростійкий сплав, ізолятор — кераміка (зазвичай оксид алюмінію).
• Довжина стрижня: Короткий (точна довжина залежить від моделі, зазвичай 20–40 мм).
• Діаметр стрижня: Приблизно 2–3 мм.
• Підключення: Кабель із роз’ємом (стандартно 2.8–6.3 мм) для з’єднання з блоком керування або трансформатором розпалу.
• Функція: Генерація іскри для запалювання газоповітряної суміші.

Сумісність:

Електрод розпалу J0061-1 сумісний із турбінованими та атмосферними газовими котлами й колонками продуктивністю 8–10 л/хв, зокрема:

• Китайські бренди:
• Amina
• Selena
• Greta
• Dion
• Krauf
• Heizen
• Vector
• Oasis
• Neva-Tranzit
• SuperLux
• Інші моделі: Деякі котли й колонки з аналогічною конструкцією пальника та фланцевим підключенням (межосьова відстань 27 мм, як у газо-водяному блоці J0041).

Для точної сумісності перевірте:

• Форму й розміри електрода (Г-подібний із загибом, короткий).
• Тип підключення (роз’єм кабелю).
• Модель котла або колонки в технічній документації.


Принцип роботи:

Електрод розпалу J0061-1 працює за принципом створення високовольтної іскри:

1. Генерація іскри: Електрод підключений до трансформатора розпалу або електронної плати керування, яка подає високу напругу (до 10–15 кВ). Це створює іскру між кінцем електрода та корпусом пальника (або другим електродом).
2. Запалювання: Іскра запалює газоповітряну суміш, що надходить у камеру згоряння, запускаючи процес горіння.
3. Контроль: У деяких моделях електрод може виконувати функцію іонізації (контролю полум’я), реєструючи іонізаційний струм між електродом і корпусом для підтвердження наявності полум’я.

Г-подібна форма з загибом забезпечує точне розташування іскри в зоні подачі газу, що підвищує надійність розпалу навіть за низького тиску газу.

Переваги:

• Надійність: Виготовлений із жаростійких матеріалів (нержавіюча сталь, кераміка), стійких до температур до 1000 °C і корозії.
• Компактність: Коротка Г-подібна форма з загибом ідеально підходить для обмеженого простору в камері згоряння.
• Універсальність: Сумісний із широким асортиментом китайських газових колонок і котлів.
• Простота заміни: Легко встановлюється без необхідності розбирання пальника.

Технічні особливості:

• Конструкція: Складається з металевого стрижня (центральний електрод), поміщеного в керамічний ізолятор, який захищає від короткого замикання та високих температур. Г-подібна форма з загибом забезпечує оптимальне позиціонування в зоні горіння.
• Підключення: Кабель із роз’ємом (зазвичай 2.8 або 6.3 мм) для з’єднання з трансформатором розпалу або платою керування.
• Іскровий зазор: Зазвичай 3–5 мм між кінцем електрода та корпусом пальника для створення стабільної іскри.
• Стійкість: Керамічний ізолятор витримує теплові удари й механічні навантаження, а металевий стрижень стійкий до зносу.

Установка:

Установка електрода розпалу J0061-1 потребує дотримання техніки безпеки та професійних навичок:

1. Підготовка:
   • Відключіть котел або колонку від електрики (220 В), газу та води.
   • Дайте пристрою охолонути, щоб уникнути опіків.
2. Демонтаж старого електрода:
   • Знайдіть електрод у камері згоряння (зазвичай біля пальника).
   • Від’єднайте кабель розпалу від трансформатора або плати керування.
   • Викрутіть або зніміть електрод із кріплення (зазвичай гвинт або фіксатор).
3. Установка нового електрода:
   • Встановіть електрод J0061-1 у те саме місце, переконавшись, що зазор між кінцем електрода та пальником становить 3–5 мм.
   • Закріпіть електрод гвинтом або фіксатором.
   • Підключіть кабель до трансформатора розпалу або плати керування.
4. Перевірка:
   • Увімкніть подачу газу й електрики.
   • Запустіть котел або колонку та перевірте, чи створюється іскра й чи відбувається розпал.
   • Переконайтеся у відсутності короткого замикання або помилок на платі керування.

Важливо: Установку повинен виконувати кваліфікований спеціаліст, щоб уникнути пошкодження обладнання або витоку газу.

Обслуговування:

• Регулярна перевірка: Оглядайте електрод кожні 1–2 роки на наявність нагару, корозії або пошкоджень керамічного ізолятора.
• Чищення: Видаляйте нагар із металевого стрижня за допомогою дрібнозернистого наждачного паперу або щітки. Уникайте пошкодження кераміки.
• Перевірка зазору: Переконайтеся, що зазор між електродом і пальником становить 3–5 мм. Неправильний зазор може призвести до слабкої іскри або її відсутності.
• Заміна: У разі тріщин у керамічному ізоляторі, деформації стрижня або слабкої іскри замініть електрод на новий J0061-1.

Типові несправності та їх причини:

• Відсутність іскри: Пошкодження керамічного ізолятора, обрив кабелю або несправність трансформатора розпалу.
• Слабка іскра: Нагар на стрижні, неправильний зазор (менше 3 мм або більше 5 мм) або зношення електрода.
• Помилка розпалу: Коротке замикання електрода на корпус або несправність плати керування.
• Відключення котла: Якщо електрод виконує функцію іонізації, нагар або пошкодження можуть порушити контроль полум’я, викликаючи аварійне відключення.

У більшості випадків заміна електрода J0061-1 вирішує проблему швидше, ніж ремонт.

Висновок:

Електрод розпалу J0061-1 — це компактний і надійний компонент для турбінованих і атмосферних газових колонок і котлів продуктивністю 8–10 л/хв. Завдяки Г-подібній формі з загибом, жаростійким матеріалам (нержавіюча сталь, кераміка) і простоті заміни він забезпечує стабільне запалювання та довговічність. Сумісний із популярними китайськими брендами, такими як Amina, Selena, Greta, Dion, цей електрод є ідеальним вибором для ремонту вашого обладнання.

Ключові слова: електрод розпалу J0061-1, запчастини для газових колонок, Г-подібний електрод, китайські колонки 8–10 л, ремонт котлів, іскра розпалу.
