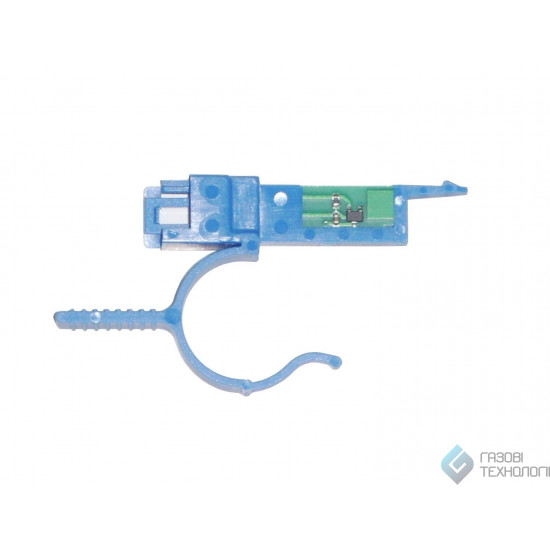

Датчик Холу Sime 20011385

Датчик Холла з артикулом Sime 20011385 — це компонент, який використовується в газових котлах італійського виробника Sime. Цей датчик базується на ефекті Холла, що дозволяє вимірювати магнітне поле та перетворювати його на електричний сигнал. У контексті газових котлів він найчастіше застосовується як частина системи контролю протоку води (витратомір), визначаючи наявність і швидкість руху теплоносія або гарячої води в гідравлічному контурі.

Основне призначення

Датчик Холла Sime 20011385 зазвичай встановлюється разом із турбінкою (ротором із магнітом) у гідравлічній групі котла. Коли вода проходить через турбінку, вона обертається, створюючи магнітне поле, яке фіксується датчиком. Цей сигнал передається на плату керування котла, дозволяючи системі визначати:

• Наявність протоку води (наприклад, при відкриванні крана гарячої води).
• Швидкість протоку, що важливо для точної модуляції потужності пальника.

Застосування

Датчик використовується в низці моделей котлів Sime, таких як:

• Sime Metropolis DGT (у деяких версіях до 2014 року, хоча в пізніших моделях конструкція могла змінитися).
• Sime Format DGT та інші серії з двоконтурними системами (опалення + ГВП).

Точний перелік сумісних моделей залежить від конкретної конструкції гідравлічного блоку котла, тому перед покупкою рекомендується звірити артикул і сумісність із документацією вашого обладнання.

Технічні характеристики

Конкретні параметри для Sime 20011385 можуть варіюватися залежно від моделі котла, але типові характеристики датчиків Холла для котлів Sime включають:

• Напруга живлення: Зазвичай 5–24 В (залежить від плати керування).
• Тип виходу: Цифровий або аналоговий сигнал (у цьому випадку частіше цифровий для передачі імпульсів).
• Робоча температура: Витримує температури теплоносія до 80–100 °C.
• Підключення: Зазвичай через роз’єм із 2–3 контактами (живлення, земля, сигнал).

Принцип роботи

1. Вода рухається через гідравлічний блок, обертаючи турбінку з вбудованим магнітом.
2. Датчик Холла реєструє зміни магнітного поля при обертанні турбінки.
3. Генеруються електричні імпульси, частота яких пропорційна швидкості протоку.
4. Плата керування аналізує сигнал і регулює роботу котла (наприклад, вмикає пальник або коригує його потужність).

Можливі несправності

• Засмічення турбінки: Накип або бруд можуть сповільнити чи зупинити обертання, через що датчик не фіксує проток.
• Пошкодження магніту: З часом магніт у турбінці може послабшати, що знижує точність сигналу.
• Окислення контактів: Волога в системі може призвести до корозії роз’єму.
• Вихід із ладу самого датчика: Електронні компоненти можуть деградувати через перепади напруги або перегрів.

Заміна та встановлення

Для заміни датчика Холла Sime 20011385:

1. Вимкніть котел від електроживлення та перекрийте подачу води.
2. Злийте воду з гідравлічного контуру через зливний кран.
3. Від’єднайте роз’єм датчика та зніміть його (може кріпитися кліпсою або гвинтом).
4. Встановіть новий датчик, переконавшись у правильності підключення контактів.
5. Перевірте систему на герметичність і протестуйте роботу котла.

Рекомендується довірити заміну фахівцеві, якщо ви не впевнені у своїх навичках, оскільки помилки можуть вплинути на безпеку роботи котла.
