Плата управления SIME Format 0.580.143, (6332670/6230630)

Плата керування SIME Format 0.580.143 (старий код 0.580.143), також відома під артикулами 6332670 або 6230630, — це електронний модуль, призначений для управління роботою газових котлів серій Sime Format Zip та Metropolis. Цей компонент є важливою частиною системи котла, забезпечуючи координацію всіх процесів — від запуску й регулювання горіння до захисту обладнання в аварійних ситуаціях. Розгляньмо її детальніше.

Альтернатива: 6332670/6230630

Технічний опис:

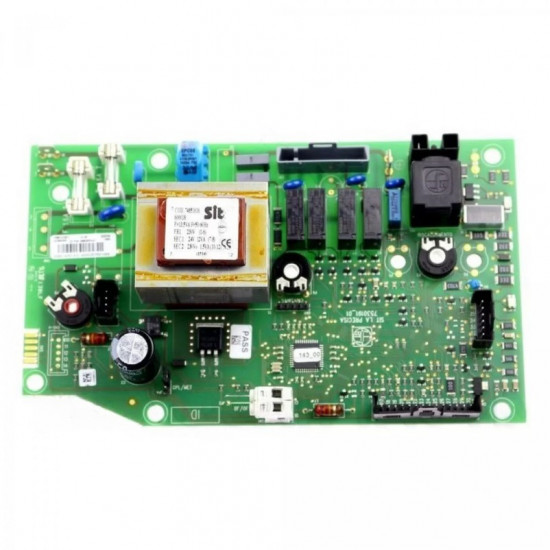

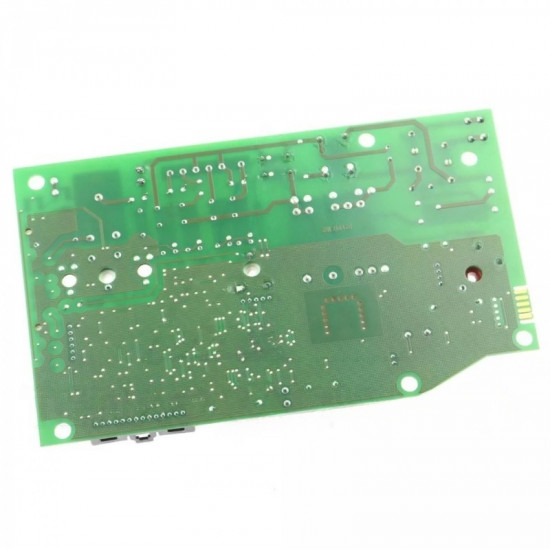

Плата 0.580.143 — це друкована плата з інтегрованими електронними компонентами, розроблена італійською компанією Fonderie Sime S.p.A. у співпраці з виробником автоматики SIT. Основні характеристики:

• Мікросхема керування: Оснащена мікропроцесором SIT (наприклад, модель Sit Mod T541324200/E), який обробляє сигнали від датчиків і керує виконавчими пристроями.

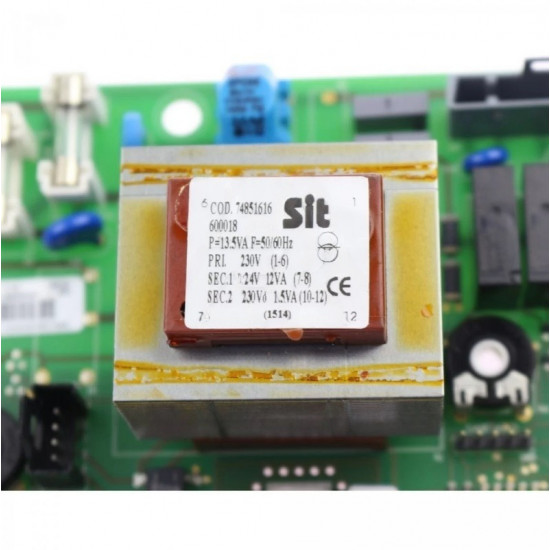

• Система запалювання: Вбудована схема для генерації іскри через трансформатор розпалу, що запускає горіння в камері згоряння.
• Модуляція: Підтримує плавне регулювання потужності котла для оптимізації витрат газу й температури.
• Роз’єми: Призначені для підключення датчиків температури (NTC), тиску, іонізації, а також насоса, вентилятора й газового клапана.
• Запобіжники: Зазвичай два плавкі запобіжники (наприклад, 1,6 А) для захисту від перевантажень.
• Код CE: CE-0085BP5461, що підтверджує відповідність європейським стандартам безпеки.

Призначення та сумісність:

Плата використовується в настінних газових котлах Sime таких моделей:

• Format Zip: Включає версії з відкритою (OF) та закритою (BF) камерою згоряння, наприклад Format Zip 25 BF, 30 BF, 25 OF, 30 OF.
• Metropolis: Підходить для моделей Metropolis 25 BF, 30 BF, 25 OF, 30 OF.
• Універсальність: Плата може працювати як у турбованих (BF), так і в димохідних (OF) версіях котлів, із перемиканням режиму через перемичку на платі.

Артикули 6332670 і 6230630 часто зазначаються як взаємозамінні або оновлені версії старого коду 0.580.143, що пов’язано з еволюцією каталогів запчастин Sime.

• SIME FORMAT.ZIP 5:
  • SIME FORMAT.ZIP 5 – 25 BF
  • SIME FORMAT.ZIP 5 – 25 OF
• SIME Metropolis:
  • SIME Metropolis 25 BF
  • SIME Metropolis 25 OF
  • SIME Metropolis 30 BF
  • SIME Metropolis 30 OF

Функціональні можливості:

1. Контроль горіння: Керує подачею газу через газовий клапан SIT, забезпечує запуск пальника й стежить за полум’ям за допомогою електрода іонізації.
2. Регулювання температури: Обробляє дані від термодатчиків опалення та ГВП, підтримуючи задані параметри.
3. Безпека: У разі аномалій (наприклад, перегрів, відсутність полум’я чи проблеми з димовидаленням) плата блокує котел і сигналізує про помилку (наприклад, E01 — збій запалювання).
4. Енергоефективність: Модуляція потужності дозволяє економити газ і зменшувати навантаження на систему.

Типові несправності:

Плата може вийти з ладу через такі причини:

• Стрибки напруги: Без стабілізатора живлення перегорають запобіжники або мікросхеми.
• Знос компонентів: Після 5–10 років роботи конденсатори чи реле можуть деградувати.
• Зовнішні фактори: Волога, пил або перегрів через погану вентиляцію спричиняють корозію чи короткі замикання.
  Симптоми поломки: котел не запускається, пальник не запалюється, з’являються помилки (E01, E06, E07 тощо).

Установка та заміна:

• Процес: Вимкніть живлення та газ, зніміть передню панель котла, відкрийте блок керування (зазвичай під пластиковою кришкою на відкидній панелі), від’єднайте роз’єми старої плати й підключіть нову, зберігаючи правильність з’єднань.
• Налаштування: У деяких випадках потрібно переключити перемичку для вибору типу котла (BF/OF).
• Рекомендація: Установку має виконувати сертифікований спеціаліст, оскільки помилки можуть призвести до аварійних ситуацій.
