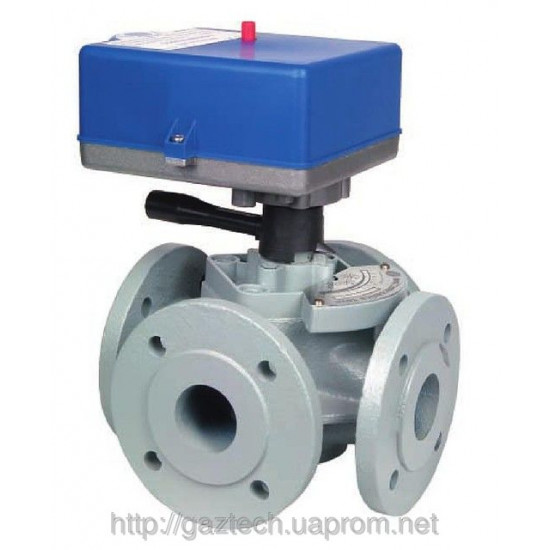

Cервопривод для клапанов 7.007.00707.0

Устанавливается на трехходовые и четырехходовые смесители ряда 1000, диаметром от 65мм.

Основные характеристики:
На трехходовые и четырехходовые смесители ряда 1000, могут устанавливаться электрические серводвигатели двух типов. Данные серводвигатели снабжены микровыключателями, прерывающими подачу электроэнергии, и устройством, позволяющим осуществлять ручное управление смесителем.
Оба типа серводвигателей снабжены дополнительными микровыключателями. В таблице с общими размерами указаны типы серводвигателей, рекомендуемых для смесителей различных размеров.

Эксплуатация и ручное управление:
Все электрические серводвигатели могут функционировать в режиме ON/OFF или в модуляционном режиме (тип регулировки Р). Максимальный угол хода составляет 90°. При ручном управлении положение шаровидного клапана сигнализируется указателем адаптера, соответствующим градации на корпусе смесителя.

Управление происходит следующим образом:
Для ON/OFF версии – нажать кнопку включения на верхней
панели серводвигателя.

Электрическое подключение
Электрическая схема у серводвигателя М1000 помещена на внутренней стороне крышки двигателя. Для доступа к клемме необходимо отвинтить крышку двигателя. Серводвигатели, кроме модуляционной версии, оснащены дополнительным микровыключателем.
Серводвигатели версии ON/OFF подключаются с помощью шестижильного кабеля.

Управление осуществляется погодазависимым контроллером MTR 01 или MTR 21
