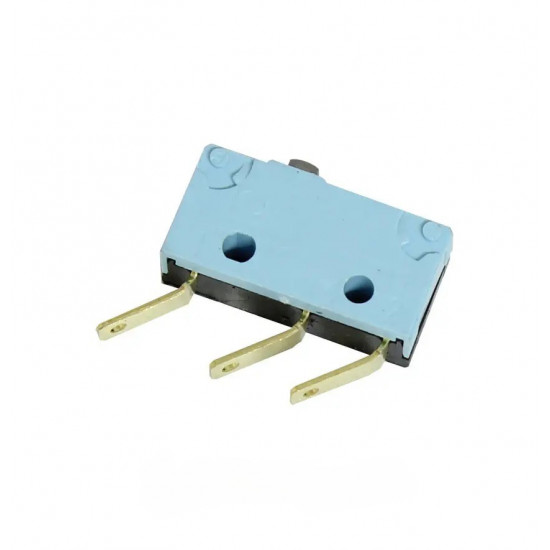

Мікровимикач датчика потоку SIME Format Zip 6131402

Основні характеристики:

• Тип: Мікровимикач (мікроперемикач) електромеханічного типу.
• Призначення: Використовується як елемент датчика потоку для фіксації наявності або відсутності протоку води.
• Артикул: 6131402 (замінює попередню версію 6131401).
• Виробник: Виготовлений в Італії, найчастіше компанією Bitron або іншими постачальниками запчастин для Sime.
• Підключення: Зазвичай має два контакти (дроти), які під’єднуються до електричної схеми котла.
• Матеріали: Корпус виконаний із міцного пластику, стійкого до вологи та температурних перепадів, а контакти — із металу з високою провідністю.
• Робочі параметри: Розрахований на напругу до 250 В і струм до 3 А (залежить від специфікації).

Принцип роботи:

Мікровимикач установлюється в гідравлічному вузлі котла, де він взаємодіє з датчиком потоку (наприклад, артикул 6281502 для Sime Format Zip). Коли вода починає рухатися через контур (наприклад, при відкриванні крана гарячої води), рухома частина датчика (магніт або механічний важіль) активує мікровимикач. Він замикає електричний ланцюг, надсилаючи сигнал платі управління котла, що запускає пальник або перемикає триходовий клапан у режим ГВП. При зупинці потоку мікровимикач розмикається, і котел повертається в режим очікування.

Сумісність:

Мікровимикач 6131402 розроблений для котлів Sime, зокрема:

• Sime Format Zip: 25 BF, 30 BF, 35 BF, Format Dewy Zip тощо.
• Можлива сумісність із іншими моделями Sime, де використовується аналогічний датчик потоку (рекомендується уточнити в технічній документації котла).

Цей мікровимикач також може бути сумісним із котлами інших брендів, якщо вони використовують однакові гідравлічні вузли, але це потребує перевірки.

Особливості експлуатації:

1. Місце встановлення: Монтується в датчик потоку, який зазвичай розташований у гідроблоці котла поруч із триходовим клапаном або насосом.
2. Надійність: Розрахований на тривалий термін служби, але може зношуватися через механічні навантаження або вологість.
3. Ознаки несправності:
   • Котел не вмикається при відкриванні крана гарячої води.
   • Немає реакції на потік води (пальник не запускається).
   • Переривчаста робота ГВП через нестабільний контакт.

Установка:

• Процес заміни:
  1. Відключіть котел від електромережі та перекрийте подачу води.
  2. Злийте тиск із системи через спускний клапан.
  3. Демонтуйте датчик потоку (наприклад, артикул 6281502), відкрутивши його від гідроблока.
  4. Замініть старий мікровимикач на новий (6131402), під’єднавши дроти до відповідних контактів.
  5. Зберіть усе в зворотному порядку та перевірте герметичність.
• Рекомендація: Установку краще довірити фахівцеві, оскільки неправильне підключення може пошкодити плату управління.

Можливі проблеми та рішення:

1. Контакти не замикаються:
   • Причина: Знос механізму або окислення контактів.
   • Рішення: Заміна мікровимикача.
2. Хибні спрацьовування:
   • Причина: Попадання вологи або механічне пошкодження.
   • Рішення: Перевірка герметичності датчика потоку та заміна мікровимикача.
3. Котел не реагує на потік:
   • Причина: Поломка мікровимикача або самого датчика потоку.
   • Рішення: Діагностика обох компонентів і заміна несправного.
