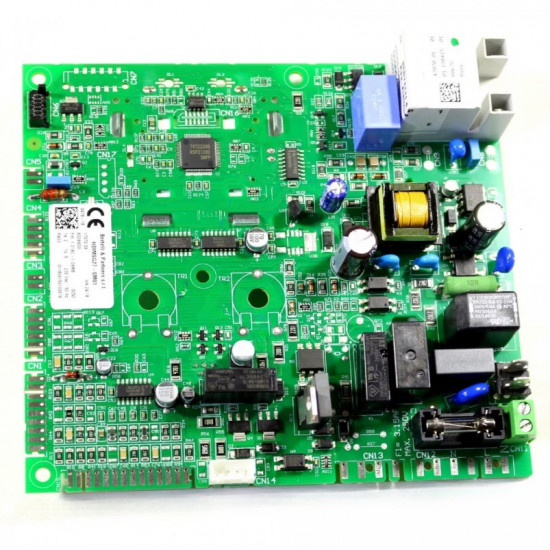

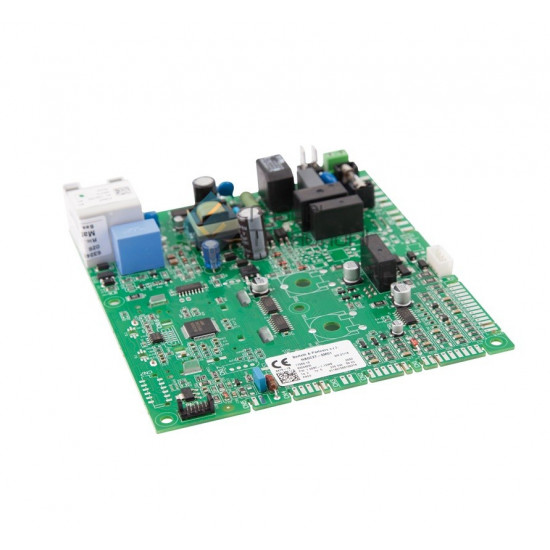

Плата керування SIME Brava Slim HDIMSG-27-SM01 (6324900I, 6324900)

Технічна будова:

Плата HDIMSG-27-SM01 — це друкована плата з інтегрованими мікросхемами, реле, трансформаторами та роз’ємами для підключення до інших компонентів котла. Основні елементи включають:

• Мікропроцесор: Керує логікою роботи котла, обробляє сигнали від датчиків і видає команди виконавчим механізмам.
• Система запалювання: Містить схему для генерації іскри, що запускає горіння газу в камері згоряння.
• Модуляція: Дозволяє плавно регулювати потужність котла залежно від потреб опалення чи гарячого водопостачання.
• Роз’єми: Для підключення датчиків температури (NTC), тиску, витрати газу, а також насоса, вентилятора та газового клапана.
• Запобіжники: Захищають плату від перевантажень і коротких замикань.

Функціональність:

1. Керування процесом горіння:
   • Плата активує запалювання, контролює подачу газу через електромагнітний клапан і стежить за стабільністю полум’я за допомогою датчика іонізації.
   • У моделях Low Nox вона оптимізує співвідношення повітря і газу для зменшення викидів оксидів азоту.
2. Регулювання температури:
   • Отримує дані від термодатчиків (наприклад, у контурах опалення та ГВП) і відповідно налаштовує роботу пальника.
3. Безпека:
   • У разі аномалій (перегрів, відсутність полум’я, низький тиск води) плата блокує котел і видає код помилки (наприклад, E01 — проблема із запалюванням).
4. Енергоефективність:
   • Завдяки модуляції потужності (від мінімальної до максимальної) плата економить газ і подовжує термін служби котла.

Сумісність із котлами:

Плата 6324900I розроблена для конкретних моделей серії Sime Brava Slim:

• Brava Slim BF: Котли з примусовою тягою (закрита камера згоряння), потужністю 25, 30 або 40 кВт.
• Brava Slim Low Nox: Екологічні моделі з низькими викидами NOx, які відповідають європейським стандартам (наприклад, ErP). Точна сумісність залежить від серійного номера котла, тому перед заміною варто перевірити документацію або звернутися до сервісного центру Sime.
• Brava Slim 25 BF
• Brava Slim 30 BF
• Brava Slim 40 BF
• Brava Slim 30 BFT

Типові несправності:

Плата може вийти з ладу через:

• Стрибки напруги: Відсутність стабілізатора напруги часто призводить до перегорання компонентів.
• Знос: Тривалий термін експлуатації (5–10 років) може спричинити деградацію конденсаторів чи реле.
• Волога чи пил: Якщо котел установлено в погано вентильованому приміщенні, плата може зазнати корозії. Ознаки поломки: котел не вмикається, не запускається пальник, видає помилки (E01, E04, E10 тощо).

Установка та заміна:

1. Підготовка: Вимкніть живлення котла та перекрийте газ.
2. Доступ: Зніміть передню панель котла і відкрийте блок керування (зазвичай розташований у верхній частині).
3. Заміна: Від’єднайте всі роз’єми від старої плати, запам’ятавши їх розташування (можна сфотографувати), і встановіть нову плату.
4. Перевірка: Увімкніть котел і протестуйте його роботу. Іноді потрібне скидання помилок через кнопки на панелі.

Примітка: Робота з газовим обладнанням вимагає сертифікації, тому краще довірити це фахівцям.
